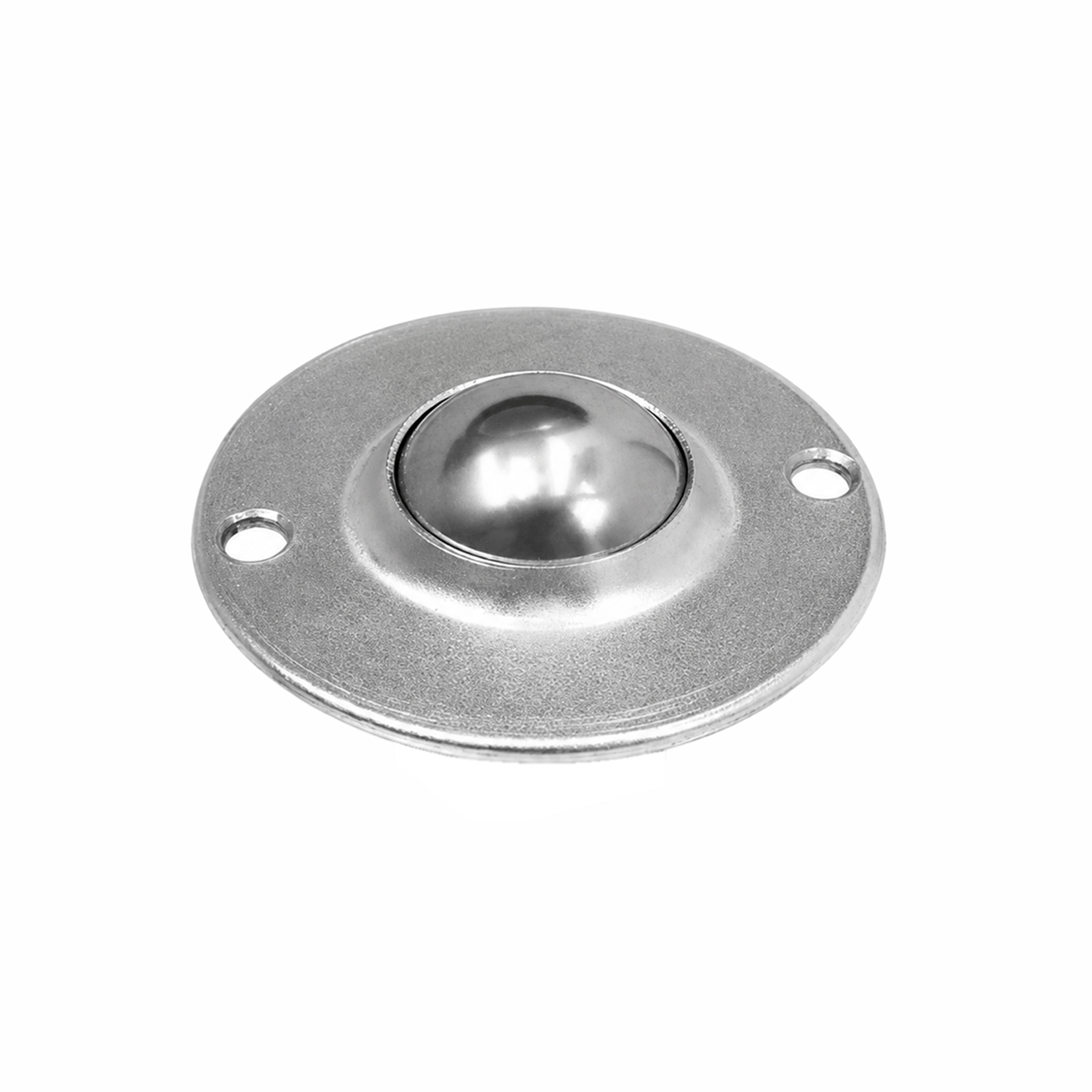

Esfera 444 - Aço - para 35 Kgf

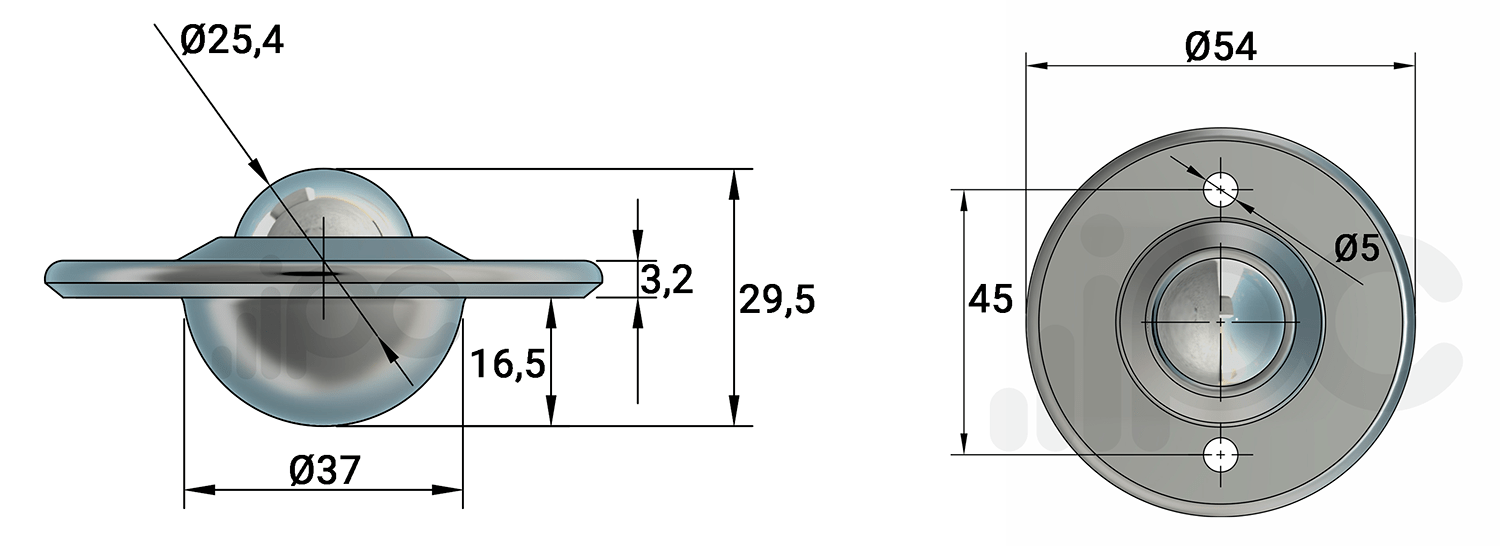

Dimensões

Ficha técnica da Esfera 444 (aço cromo)

Para que serve a Esfera Transferidora 444

A esfera 444 cria um ponto de apoio que rola em qualquer direção, para reposicionar e orientar cargas sobre uma superfície com pouco esforço. Sua fixação é por furos (parafuso ou rebite), em flange, e a esfera tem Ø25,4 mm (aprox. 1").

Aplicações típicas de esferas transferidoras de aço: mesas e bancadas de transferência, pontos de apoio em prensas e dobradeiras, instrumentos de medição, linhas de montagem e sistemas transportadores.

Benefícios das esferas transferidoras em aço cromo

• Movimento omnidirecional: orienta e desloca a carga em 360° com esforço mínimo.
• Resistência e durabilidade: o aço cromo suporta cargas elevadas e resiste à abrasão e ao uso intenso.
• Ergonomia e segurança: reduz a necessidade de empurrar, puxar ou levantar peças.
• Baixa manutenção: construção robusta, com poucos pontos de desgaste.

Quando escolher a Esfera 444 (aço cromo, 35 kgf)

Escolha a 444 quando a carga por ponto de apoio ficar dentro de 35 kgf e a fixação for por furos (parafuso ou rebite). A linha em aço cromo vai de 5 kgf a 300 kgf por esfera; use as tabelas abaixo para escolher pela capacidade e pela forma de fixação. Para cargas leves ou quando reduzir marcas e ruído de contato for importante, considere a linha de esferas transferidoras em nylon.

Por que a 444 e não outra de 35 kgf

Os modelos de 35 kgf têm a mesma capacidade, mas mudam na forma de fixação e no tamanho da esfera. A 444 fixa por furos (parafuso ou rebite), em flange, e tem a maior esfera da família (Ø25,4 mm). A 447 fixa por encaixe sem furos e a 448 por haste rosqueada; ambas com esfera Ø15,9 mm. Escolha a 444 quando a fixação por furos em flange for a desejada.

Modelos de esferas transferidoras em aço cromo

Comparativo por capacidade de carga. O diâmetro indicado é o da esfera principal.

Seleção pela forma de fixação (35 kgf)

Entre os modelos de 35 kgf, a escolha é pela forma de fixação e pelo tamanho da esfera:

Como calcular a carga por esfera (carga efetiva)

Antes de definir quantas esferas usar, calcule a carga efetiva por esfera (CEE) para não ultrapassar a capacidade do modelo. Na Esfera 444, a CEE não deve passar de 35 kgf.

1. Peso total da carga (PTC): some o peso da peça e de qualquer plataforma apoiada sobre as esferas.
2. Número total de esferas (NTE): conte quantas esferas ficam sob a carga ao mesmo tempo.
3. Carga efetiva por esfera (CEE): divida o peso pelo número de esferas: CEE = PTC ÷ NTE.

Exemplo: uma carga de 280 kgf sobre 10 esferas resulta em CEE = 280 ÷ 10 = 28 kgf por esfera, dentro do limite da 444.

Espaçamento das esferas na mesa. Para a carga ficar sempre apoiada em pelo menos 3 esferas (base do cálculo acima), distribua as esferas de modo que a distância entre elas não ultrapasse a menor dimensão da carga dividida por 2,5.

Exemplo: para uma peça cujo menor lado é 250 mm, o espaçamento máximo entre esferas é 250 ÷ 2,5 = 100 mm.

Regra prática de projeto usada no setor; ajuste conforme o formato da carga e a rigidez da base.

Perguntas frequentes

• Qual o diâmetro da esfera 444?
  A esfera principal tem 25,4 mm de diâmetro (aprox. 1") e é fabricada em aço cromo.
• Como a Esfera 444 é fixada?
  Por furos para parafuso ou rebite, em flange.
• Dois modelos de 35 kgf: qual escolher?
  Pela forma de fixação. A 444 é por furos (parafuso ou rebite) em flange e tem esfera maior (Ø25,4 mm); a 447 por encaixe (sem furos); a 448 por haste rosqueada. Veja a tabela de seleção acima.
• Quando usar esfera de aço em vez de nylon?
  O aço cromo suporta cargas mais altas e resiste melhor à abrasão e ao uso intenso. Para cargas leves ou para reduzir marcas e ruído de contato, considere as esferas em nylon.
• Posso comprar como empresa e emitir nota fiscal?
  Sim. Emitimos nota fiscal e há um link específico para compras para empresa (CNPJ).

Modelos relacionados

• Mesma capacidade (35 kgf): Esfera 447, Esfera 448
• Ver todas: esferas transferidoras em aço cromo
• Versão para cargas leves: esferas transferidoras em nylon
