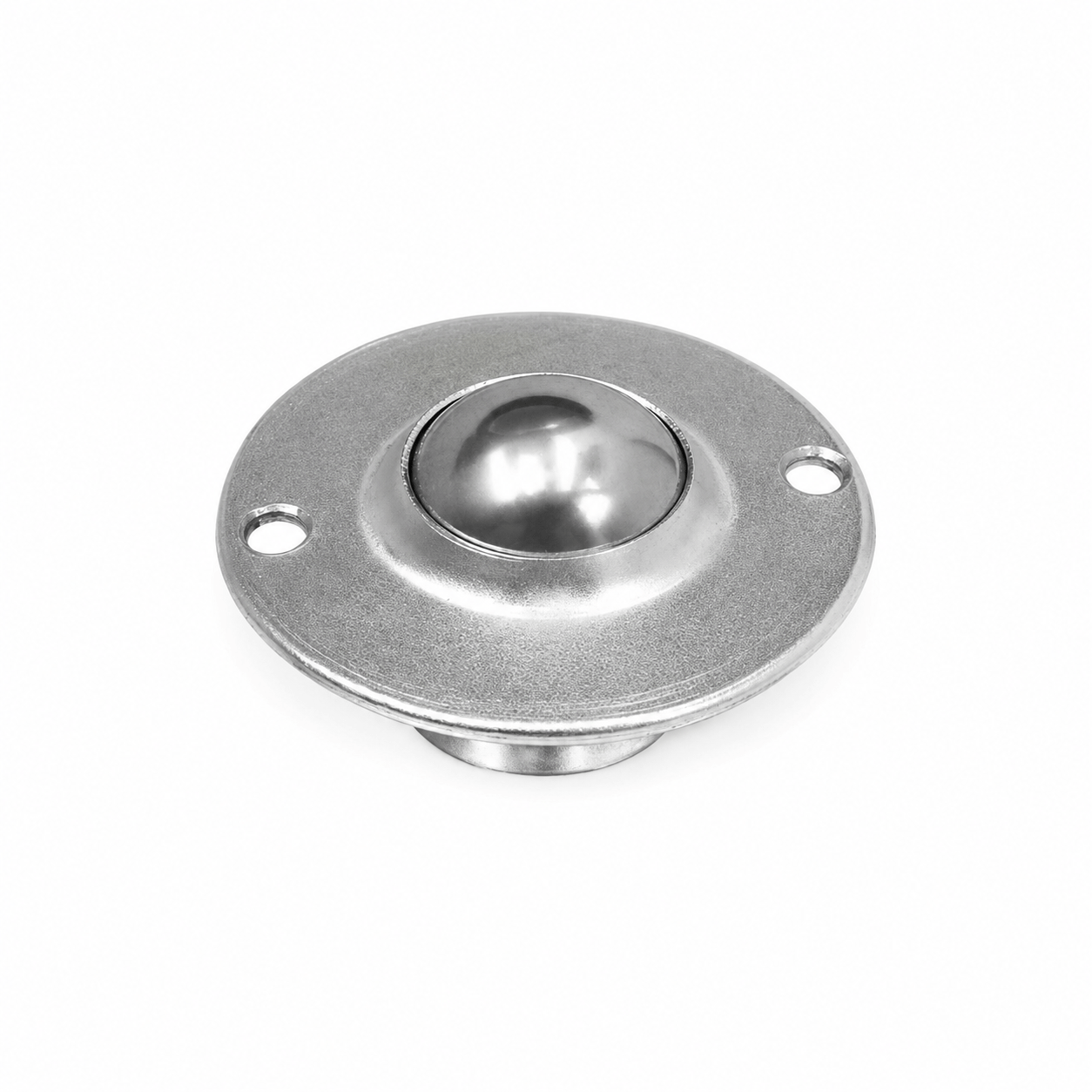

Esfera 445 - Aço Cromo - para 20 Kgf

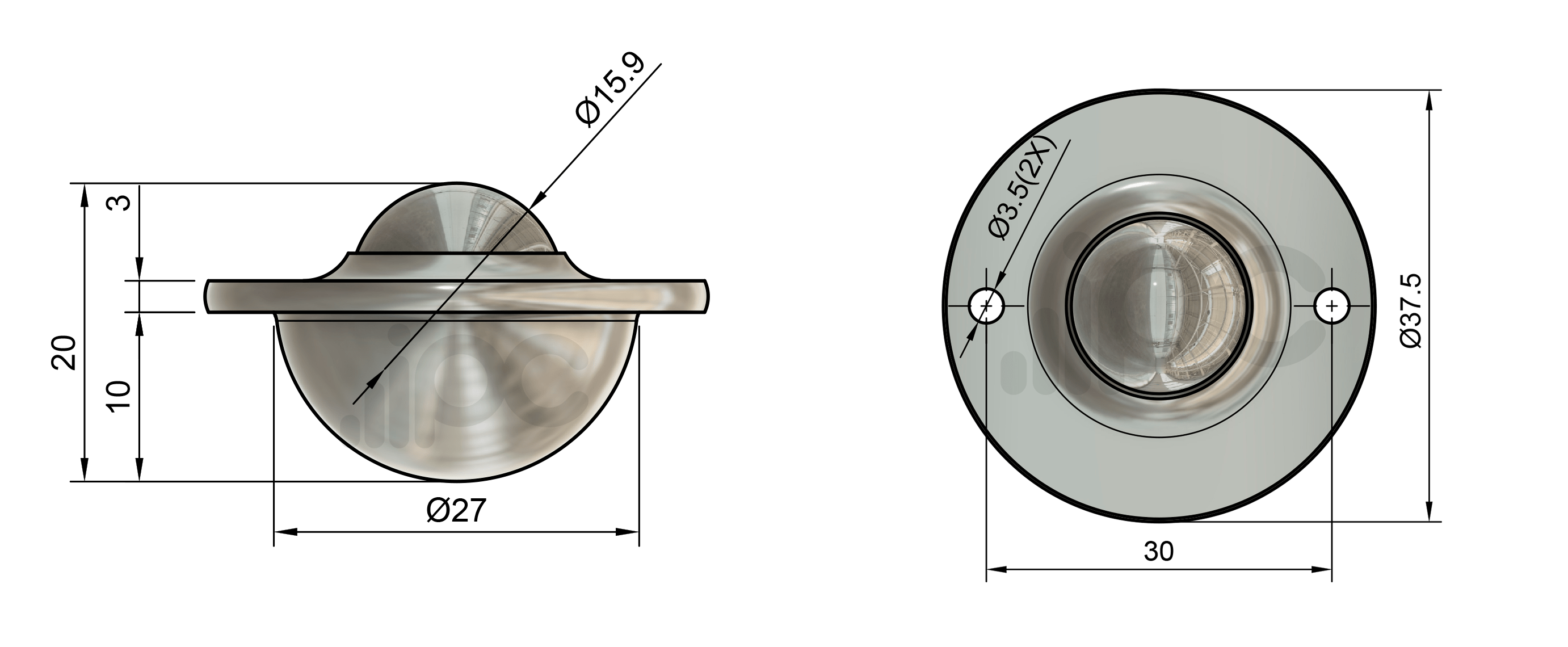

Dimensões

Ficha técnica da Esfera 445 (aço cromo)

Para que serve a Esfera Transferidora 445

A esfera 445 cria um ponto de apoio que rola em qualquer direção, para reposicionar e orientar cargas sobre uma superfície com pouco esforço.

Aplicações típicas de esferas transferidoras de aço: mesas e bancadas de transferência, pontos de apoio em prensas e dobradeiras, instrumentos de medição, linhas de montagem e sistemas transportadores.

Benefícios das esferas transferidoras em aço cromo

• Resistência e durabilidade: o aço cromo suporta cargas elevadas e resiste à abrasão e ao uso intenso.
• Ergonomia e segurança: reduz a necessidade de empurrar, puxar ou levantar peças.
• Baixa manutenção: com poucos pontos de desgaste.

Quando escolher a Esfera 445 (aço cromo, 20 kgf)

Escolha a 445 quando a carga por ponto de apoio ficar dentro de 20 kgf. A linha em aço cromo vai de 5 kgf a 300 kgf por esfera; use as tabelas abaixo para escolher pela capacidade e pela forma de fixação. Para cargas leves ou quando reduzir marcas e ruído de contato for importante, considere a linha de esferas transferidoras em nylon.

Modelos de esferas transferidoras em aço cromo

Comparativo por capacidade de carga. O diâmetro indicado é o da esfera principal.

Seleção pela forma de fixação (20 kgf)

Entre os modelos de 20 kgf, a escolha é pela forma de fixação e pelo tamanho da esfera:

Como calcular a carga por esfera (carga efetiva)

Antes de definir quantas esferas usar, calcule a carga efetiva por esfera (CEE) para não ultrapassar a capacidade do modelo. Na Esfera 445, a CEE não deve passar de 20 kgf.

1. Peso total da carga (PTC): some o peso da peça e de qualquer plataforma apoiada sobre as esferas.
2. Número total de esferas (NTE): conte quantas esferas ficam sob a carga ao mesmo tempo.
3. Carga efetiva por esfera (CEE): divida o peso pelo número de esferas: CEE = PTC ÷ NTE.

Exemplo: uma carga de 160 kgf sobre 10 esferas resulta em CEE = 160 ÷ 10 = 16 kgf por esfera, dentro do limite da 445.

Espaçamento das esferas na mesa. Para a carga ficar sempre apoiada em pelo menos 3 esferas (base do cálculo acima), distribua as esferas de modo que a distância entre elas não ultrapasse a menor dimensão da carga dividida por 2,5.

Exemplo: para uma peça cujo menor lado é 250 mm, o espaçamento máximo entre esferas é 250 ÷ 2,5 = 100 mm.

Regra prática de projeto usada no setor; ajuste conforme o formato da carga e a rigidez da base.

Perguntas frequentes

• Qual o diâmetro da esfera 445?
  A esfera principal tem 15,9 mm de diâmetro (aprox. 5/8") e é fabricada em aço cromo.
• Como a Esfera 445 é fixada?
  Por furos para parafuso ou rebite, em flange menor.
• Como escolher entre os modelos de 20 kgf?
  Pela forma de fixação; veja a tabela de seleção acima.
• Quando usar esfera de aço em vez de nylon?
  Para cargas mais altas ou ambientes com abrasão, use aço; para cargas leves ou onde marcas e ruído importam, use as esferas em nylon.
• Posso comprar como empresa e emitir nota fiscal?
  Sim. Emitimos nota fiscal e há um link específico para compras para empresa (CNPJ).
