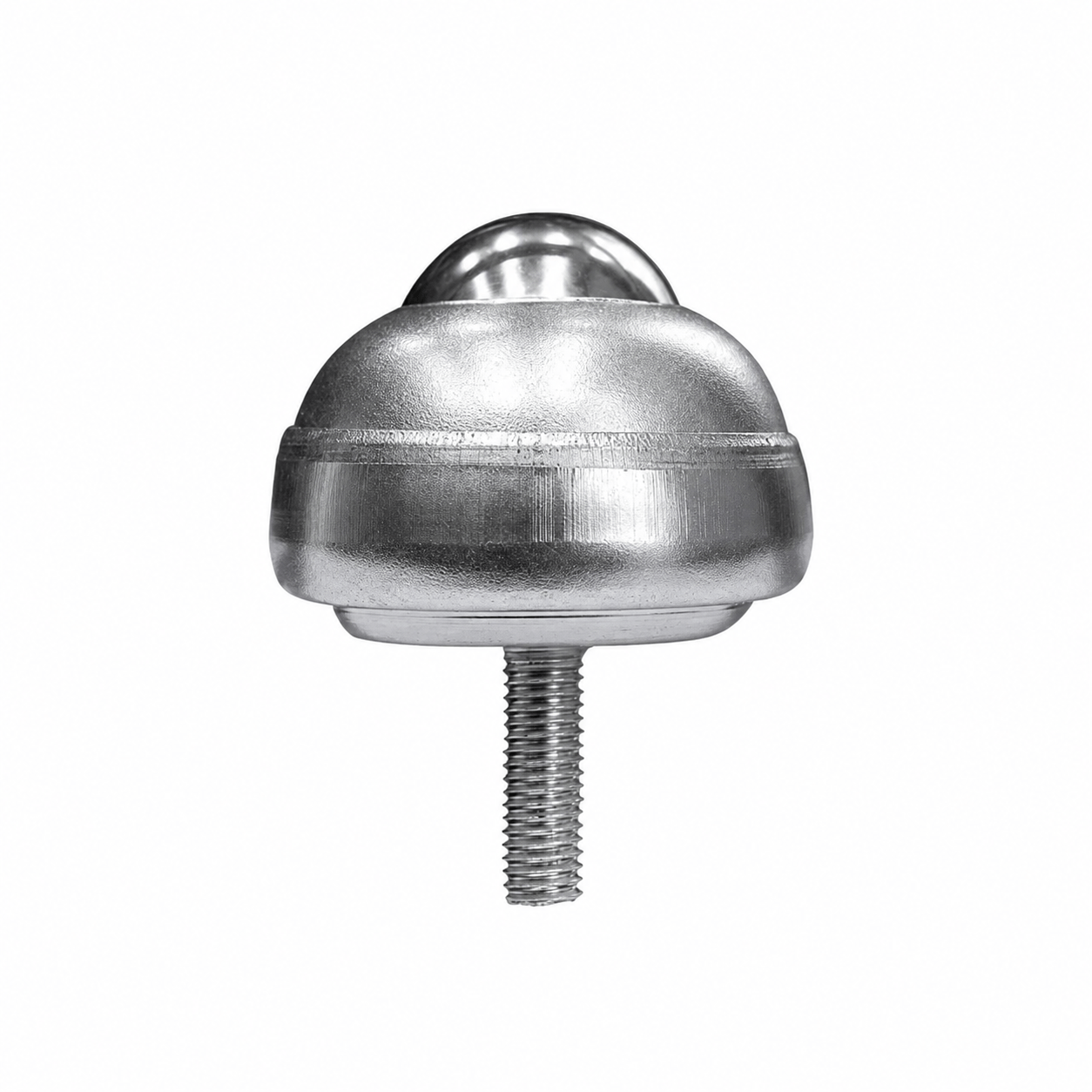

Esfera 442 - Aço Cromo - para 50 Kgf

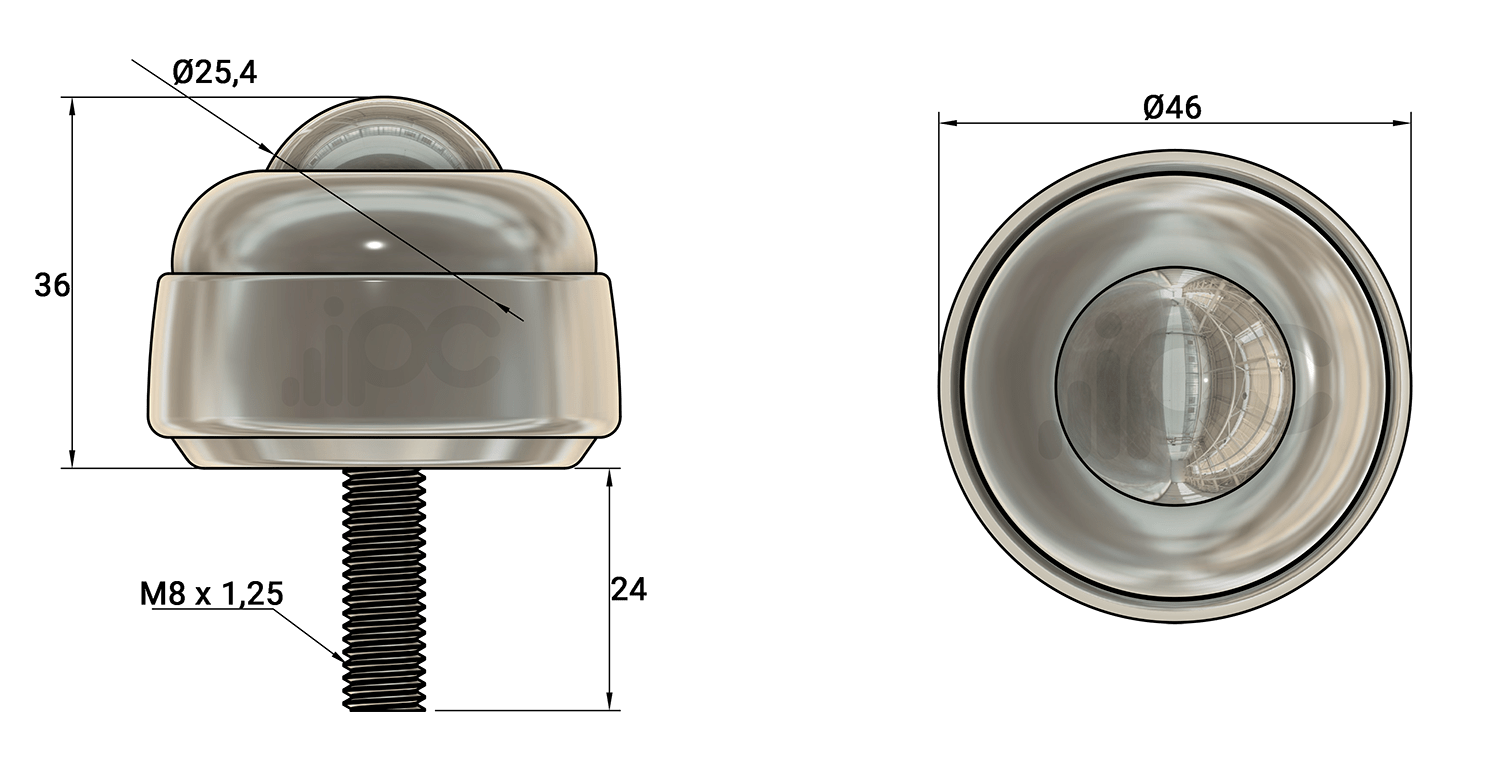

Dimensões

Ficha técnica da Esfera 442 (aço cromo, 50 kgf)

Para que serve a Esfera Transferidora 442 (50 kgf)

A esfera 442 cria um ponto de apoio que rola em qualquer direção, para reposicionar e orientar cargas sobre uma superfície com pouco esforço. Sua fixação é por haste rosqueada e a esfera tem Ø25,4 mm (aprox. 1").

Aplicações típicas de esferas transferidoras de aço: mesas e bancadas de transferência, pontos de apoio em prensas e dobradeiras, instrumentos de medição, linhas de montagem e sistemas transportadores.

Benefícios das esferas transferidoras em aço cromo

• Movimento omnidirecional: orienta e desloca a carga em 360° com esforço mínimo.
• Resistência e durabilidade: o aço cromo suporta cargas elevadas e resiste à abrasão e ao uso intenso.
• Ergonomia e segurança: reduz a necessidade de empurrar, puxar ou levantar peças.
• Baixa manutenção: construção robusta, com poucos pontos de desgaste.

Quando escolher a Esfera 442 (aço cromo, 50 kgf)

Escolha a 442 quando a carga por ponto de apoio ficar dentro de 50 kgf e a fixação for por haste rosqueada. A linha em aço cromo vai de 5 kgf a 300 kgf por esfera; use as tabelas abaixo para escolher pela capacidade e pela forma de fixação. Para cargas leves ou quando reduzir marcas e ruído de contato for importante, considere a linha de esferas transferidoras em nylon.

Por que a 442 e não outra de 50 kgf

Os modelos de 50 kgf têm a mesma capacidade e a mesma esfera (Ø25,4 mm), mas mudam na forma de fixação. A 442 fixa por haste rosqueada. A 441 e a 443 fixam por furos (parafuso ou rebite): a 441 com a flange na base, a 443 com a flange no topo. Escolha a 442 quando a fixação por haste rosqueada for a desejada.

Modelos de esferas transferidoras em aço cromo

Comparativo por capacidade de carga. O diâmetro indicado é o da esfera principal.

Seleção pela forma de fixação (50 kgf)

Entre os modelos de 50 kgf (todos com esfera Ø25,4 mm), a escolha é pela forma de fixação:

Como calcular a carga por esfera (carga efetiva)

Antes de definir quantas esferas usar, calcule a carga efetiva por esfera (CEE) para não ultrapassar a capacidade do modelo. Na Esfera 442 (50 kgf), a CEE não deve passar de 50 kgf.

1. Peso total da carga (PTC): some o peso da peça e de qualquer plataforma apoiada sobre as esferas.
2. Número total de esferas (NTE): conte quantas esferas ficam sob a carga ao mesmo tempo.
3. Carga efetiva por esfera (CEE): divida o peso pelo número de esferas: CEE = PTC ÷ NTE.

Exemplo: uma carga de 400 kgf sobre 10 esferas resulta em CEE = 400 ÷ 10 = 40 kgf por esfera, dentro do limite da 442.

Espaçamento das esferas na mesa. Para a carga ficar sempre apoiada em pelo menos 3 esferas (base do cálculo acima), distribua as esferas de modo que a distância entre elas não ultrapasse a menor dimensão da carga dividida por 2,5.

Exemplo: para uma peça cujo menor lado é 250 mm, o espaçamento máximo entre esferas é 250 ÷ 2,5 = 100 mm.

Regra prática de projeto usada no setor; ajuste conforme o formato da carga e a rigidez da base.

Perguntas frequentes

• Qual o diâmetro da esfera 442?
  A esfera principal tem 25,4 mm de diâmetro (aprox. 1") e é fabricada em aço cromo.
• Como a Esfera 442 (50 kgf) é fixada?
  Por haste rosqueada.
• Dois modelos de 50 kgf: qual escolher?
  Pela forma de fixação. A 442 é por haste rosqueada; a 441 por furos (parafuso ou rebite) com a flange na base; a 443 por furos com a flange no topo. Veja a tabela de seleção acima.
• Quando usar esfera de aço em vez de nylon?
  O aço cromo suporta cargas mais altas e resiste melhor à abrasão e ao uso intenso. Para cargas leves ou para reduzir marcas e ruído de contato, considere as esferas em nylon.
• Posso comprar como empresa e emitir nota fiscal?
  Sim. Emitimos nota fiscal e há um link específico para compras para empresa (CNPJ).

Modelos relacionados

• Mesma capacidade (50 kgf): Esfera 441, Esfera 443
