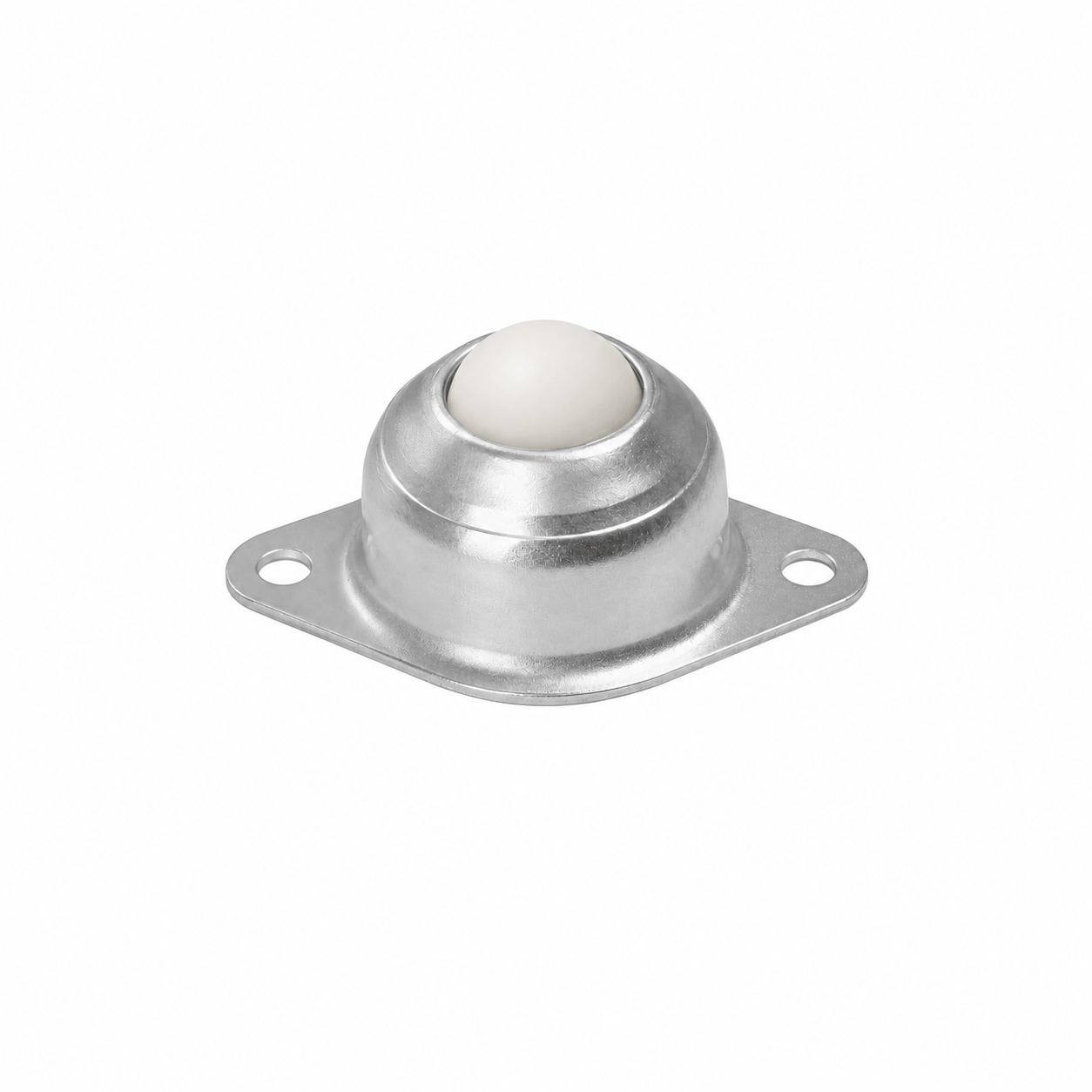

Esfera 431 - Nylon - para 10 Kgf

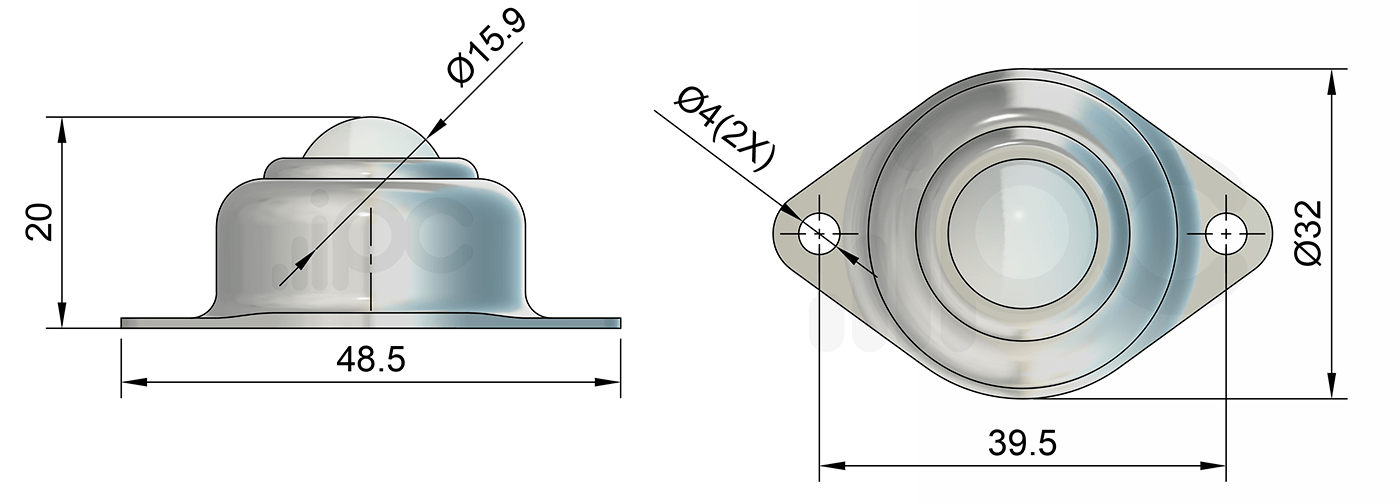

Dimensões

Ficha técnica da Esfera 431

Para que serve a Esfera Transferidora 431

Por trabalhar com cargas de até 10 kgf por ponto de apoio, a Esfera 431 é indicada para a movimentação de cargas que precisam ser reposicionadas e orientadas em qualquer direção sobre uma superfície. Aplicações mais comuns:

• Mesas de esferas transferidoras e pontos de apoio
• Pontos de transferência de ferramental
• Prensas de corte, dobradeiras e prensas hidráulicas
• Instrumentos e bancadas de medição
• Máquinas para trabalho com folhas e chapas
• Movimentação de material em áreas limpas
• Linhas de montagem e sistemas transportadores
• Plataformas e equipamentos de elevação

Benefícios das esferas transferidoras

• Movimento omnidirecional: orienta e desloca a carga em 360° com esforço mínimo.
• Ergonomia e segurança: reduz a necessidade de empurrar, puxar ou levantar peças.
• Proteção do produto: a esfera em nylon distribui o apoio e ajuda a reduzir marcas em peças delicadas.
• Baixa manutenção: construção simples e robusta, com poucos pontos de desgaste.

Quando escolher a Esfera 431 (nylon, 10 kgf)

Escolha a 431 quando a carga por ponto de apoio ficar dentro de 10 kgf e o contato em nylon for desejável, por exemplo para reduzir marcas e ruído ao movimentar peças.

Para cargas acima de 10 kgf, avalie modelos de maior capacidade, como Esfera 445 ou Esfera 446 (12 kgf) e Esfera 444 ou Esfera 447 ou Esfera 448 (21 kgf) e Esfera 441 ou Esfera 442 (30 kgf), ou a linha de esferas transferidoras em aço.

Modelos de esferas transferidoras em nylon

Comparativo dos modelos em nylon. O diâmetro indicado é o da esfera principal.

Como calcular a carga por esfera (carga efetiva)

Antes de definir quantas esferas usar, calcule a carga efetiva por esfera (CEE) para não ultrapassar a capacidade do modelo. Na Esfera 431, a CEE não deve passar de 10 kgf.

1. Peso total da carga (PTC): some o peso da peça e de qualquer plataforma apoiada sobre as esferas.
2. Número total de esferas (NTE): conte quantas esferas ficam sob a carga ao mesmo tempo.
3. Carga efetiva por esfera (CEE): divida o peso pelo número de esferas: CEE = PTC ÷ NTE.

Exemplo: uma carga de 80 kgf apoiada sobre 10 esferas resulta em CEE = 80 ÷ 10 = 8 kgf por esfera, dentro do limite da 431.

Boas práticas: distribua a carga da forma mais uniforme possível e adote uma margem de segurança, escolhendo esferas com capacidade acima da calculada quando houver atrito elevado, inclinação ou piso irregular.

Perguntas frequentes

• Qual a capacidade de carga da Esfera 431?
  A capacidade é de 10 kgf por esfera. A carga efetiva por esfera não deve ultrapassar esse valor.
• Qual o diâmetro da esfera 431?
  A esfera principal tem 15,9 mm de diâmetro (aprox. 5/8") e é fabricada em nylon 6.6.
• De que material é feita a Esfera 431?
  A esfera é em nylon 6.6; o corpo é estampado em aço, com acabamento galvanizado.
• Qual a faixa de temperatura de operação?
  A temperatura de operação indicada é de -5 °C a +50 °C.
• Quando usar esfera de nylon em vez de aço?
  O contato em nylon ajuda a reduzir marcas e ruído e atende cargas dentro de 10 kgf por esfera. Para cargas maiores ou maior resistência à abrasão, considere as esferas em aço.
• As medidas do desenho técnico estão em qual unidade?
  Todas as cotas do desenho técnico estão em milímetros (mm).
• Posso comprar como empresa e emitir nota fiscal?
  Sim. Emitimos nota fiscal e, ao finalizar o pedido, há um link específico para compras para empresa (CNPJ).
• Como funcionam trocas e devoluções?
  Consulte a política em trocas e devoluções.
