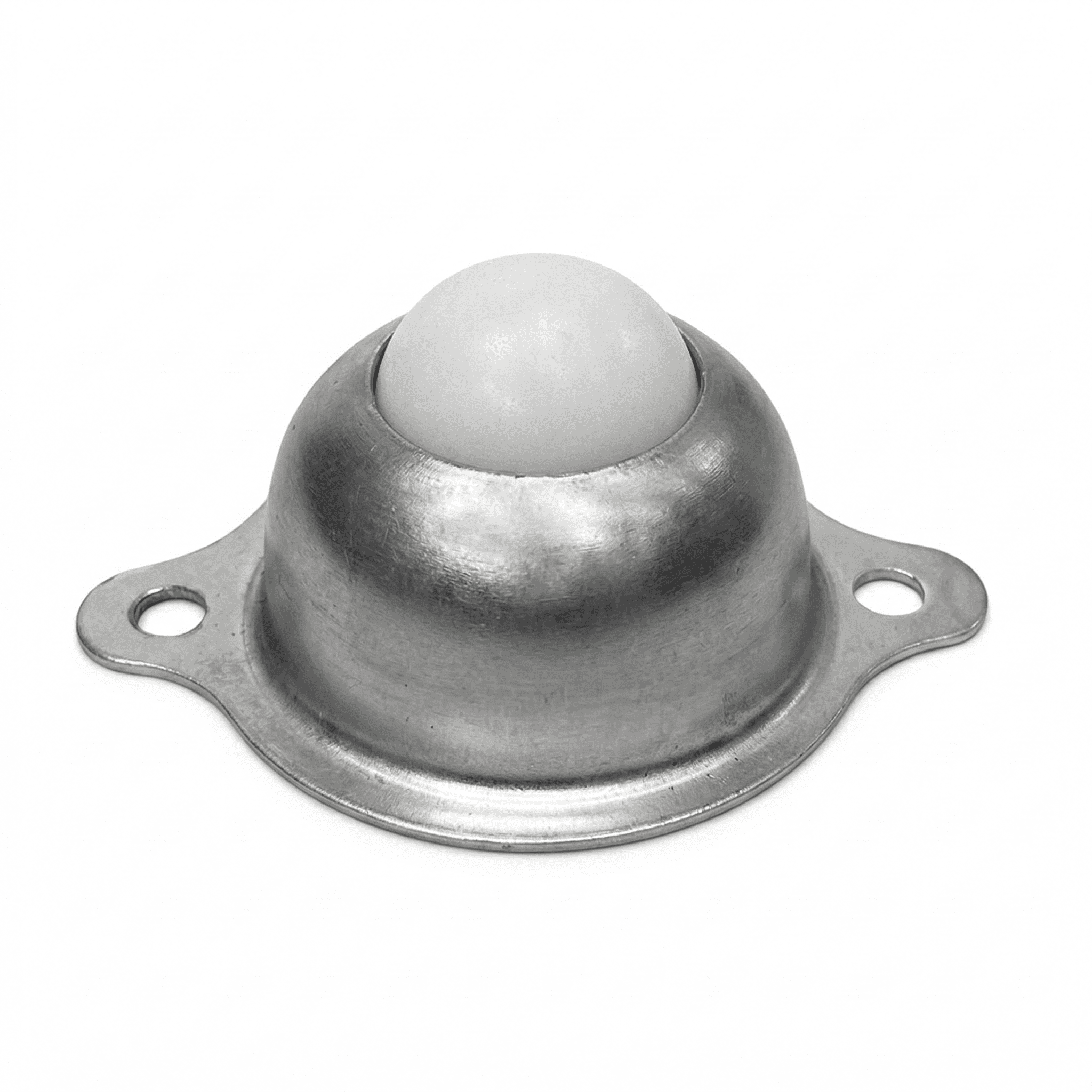

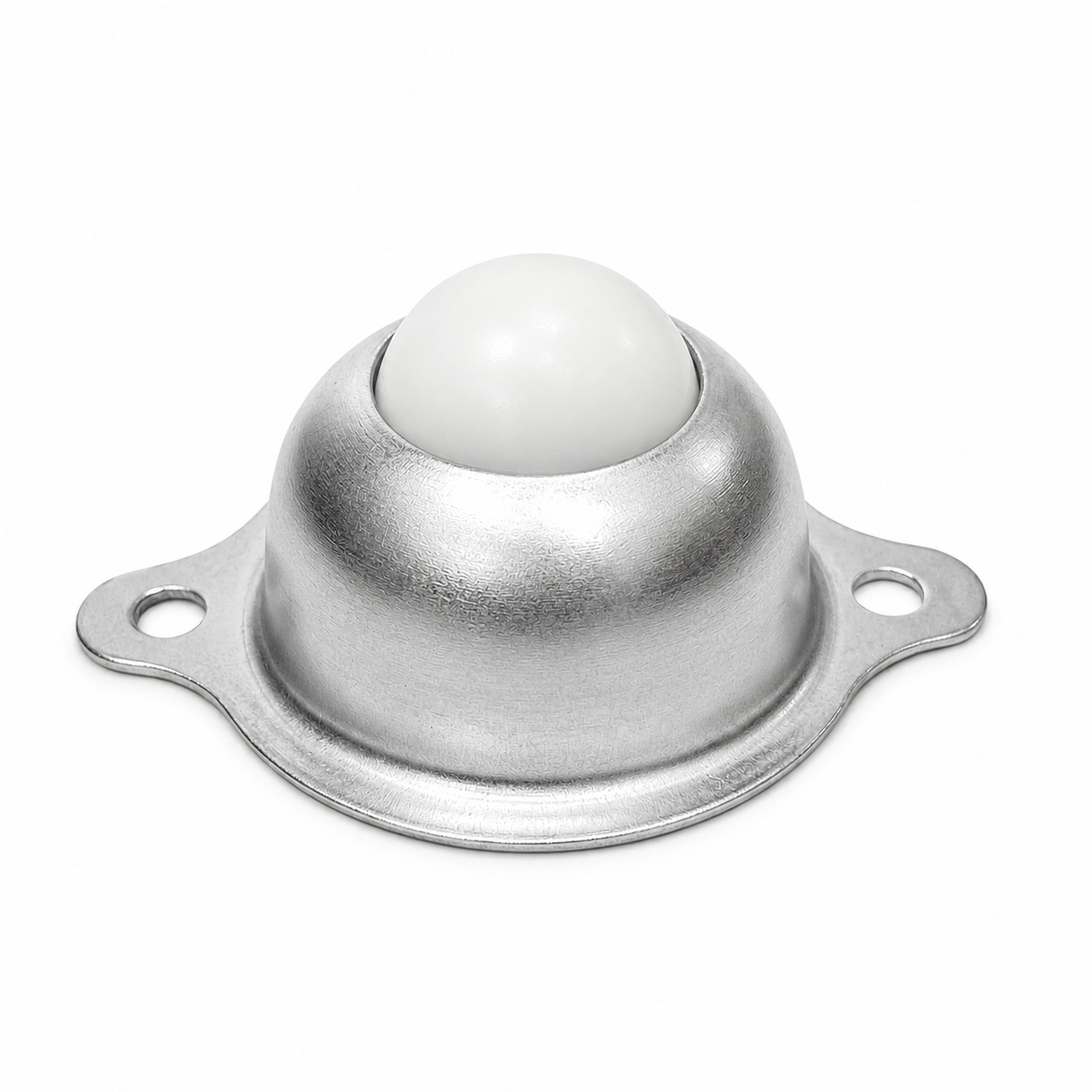

Esfera 441 - Nylon - para 30 Kgf

Dimensões

Ficha técnica da Esfera 441 (nylon)

Para que serve a Esfera Transferidora 441

Por trabalhar com cargas de até 30 kgf por ponto de apoio, a Esfera 441 em nylon é indicada para a movimentação de cargas que precisam ser reposicionadas e orientadas em qualquer direção sobre uma superfície. Aplicações mais comuns:

• Mesas de esferas transferidoras e pontos de apoio
• Pontos de transferência de ferramental
• Prensas de corte, dobradeiras e prensas hidráulicas
• Instrumentos e bancadas de medição
• Máquinas para trabalho com folhas e chapas
• Movimentação de material em áreas limpas
• Linhas de montagem e sistemas transportadores

Benefícios das esferas transferidoras em nylon

• Ergonomia e segurança: reduz a necessidade de empurrar, puxar ou levantar peças.
• Proteção do produto: a esfera em nylon distribui o apoio e ajuda a reduzir marcas em peças delicadas.
• Baixa manutenção: com poucos pontos de desgaste.

Quando escolher a Esfera 441 (nylon, 30 kgf)

Escolha a 441 quando a carga por ponto de apoio ficar dentro de 30 kgf e o contato em nylon for desejável, por exemplo para reduzir marcas e ruído ao movimentar peças. Para cargas maiores, veja os demais modelos em nylon na tabela abaixo ou a linha de esferas transferidoras em aço cromo.

Modelos de esferas transferidoras em nylon

Comparativo por capacidade de carga. O diâmetro indicado é o da esfera principal.

Seleção pela forma de fixação (30 kgf)

Entre os modelos de 30 kgf, a escolha é pela forma de fixação:

Como calcular a carga por esfera (carga efetiva)

Antes de definir quantas esferas usar, calcule a carga efetiva por esfera (CEE) para não ultrapassar a capacidade do modelo. Na Esfera 441, a CEE não deve passar de 30 kgf.

1. Peso total da carga (PTC): some o peso da peça e de qualquer plataforma apoiada sobre as esferas.
2. Número total de esferas (NTE): conte quantas esferas ficam sob a carga ao mesmo tempo.
3. Carga efetiva por esfera (CEE): divida o peso pelo número de esferas: CEE = PTC ÷ NTE.

Exemplo: uma carga de 240 kgf sobre 10 esferas resulta em CEE = 240 ÷ 10 = 24 kgf por esfera, dentro do limite da 441.

Espaçamento das esferas na mesa. Para a carga ficar sempre apoiada em pelo menos 3 esferas (base do cálculo acima), distribua as esferas de modo que a distância entre elas não ultrapasse a menor dimensão da carga dividida por 2,5.

Exemplo: para uma peça cujo menor lado é 250 mm, o espaçamento máximo entre esferas é 250 ÷ 2,5 = 100 mm.

Regra prática de projeto usada no setor; ajuste conforme o formato da carga e a rigidez da base.

Perguntas frequentes

• Qual a capacidade de carga da Esfera 441?
  A capacidade é de 30 kgf por esfera. A carga efetiva por esfera não deve ultrapassar esse valor.
• Qual o diâmetro da Esfera 441?
  A esfera principal tem 25,4 mm de diâmetro (aprox. 1") e é fabricada em nylon 6.6.
• Como a Esfera 441 (nylon) é fixada?
  Por furos para parafuso ou rebite (flange na base).
• Quando usar esfera de nylon em vez de aço?
  O contato em nylon ajuda a reduzir marcas e ruído. Para cargas maiores ou maior resistência à abrasão, considere as esferas em aço cromo.
• Posso comprar como empresa e emitir nota fiscal?
  Sim. Emitimos nota fiscal e há um link específico para compras para empresa (CNPJ).

Modelos relacionados

• Ver todas em nylon: esferas transferidoras em nylon
• Versão em aço cromo (cargas maiores e mais resistência): esferas transferidoras em aço cromo
