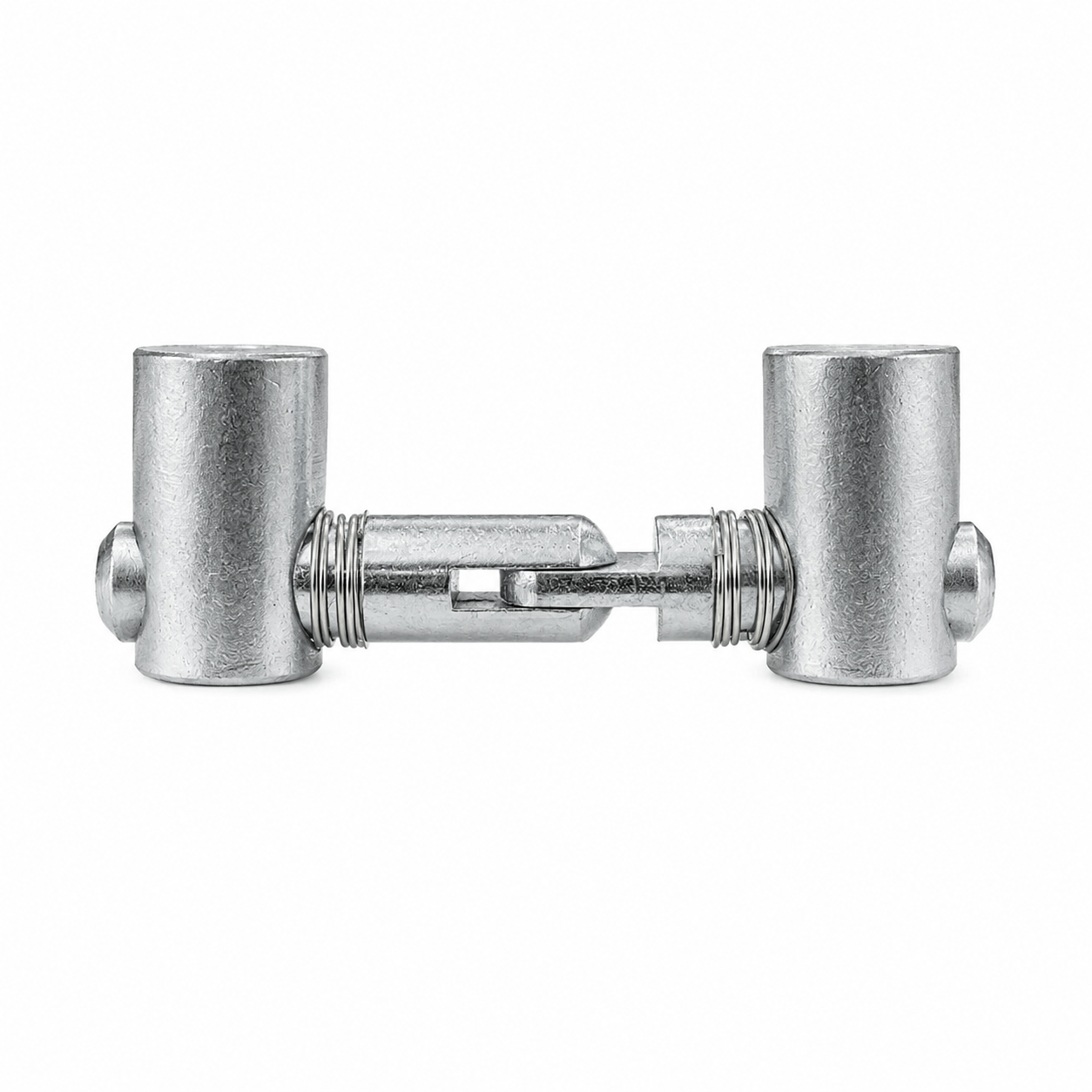

Conector Corpo Articulado - Perfil Base 40

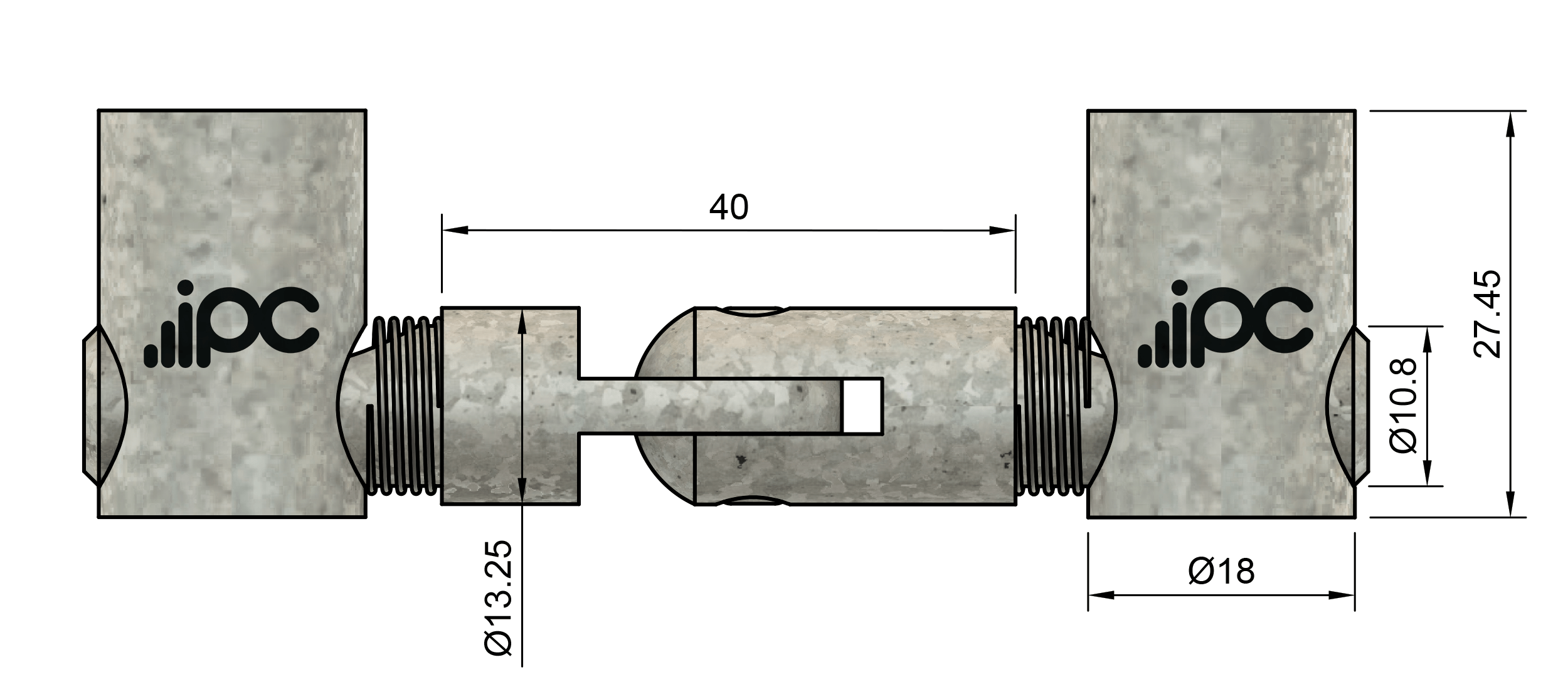

Dimensões

Ficha técnica

Conector de corpo articulado em aço SAE 1020 para unir perfis estruturais de base 40.

ATENÇÃO: para a montagem, faça um furo de 18 mm de diâmetro, a 25 mm da face do perfil até o centro do furo, em um dos perfis.

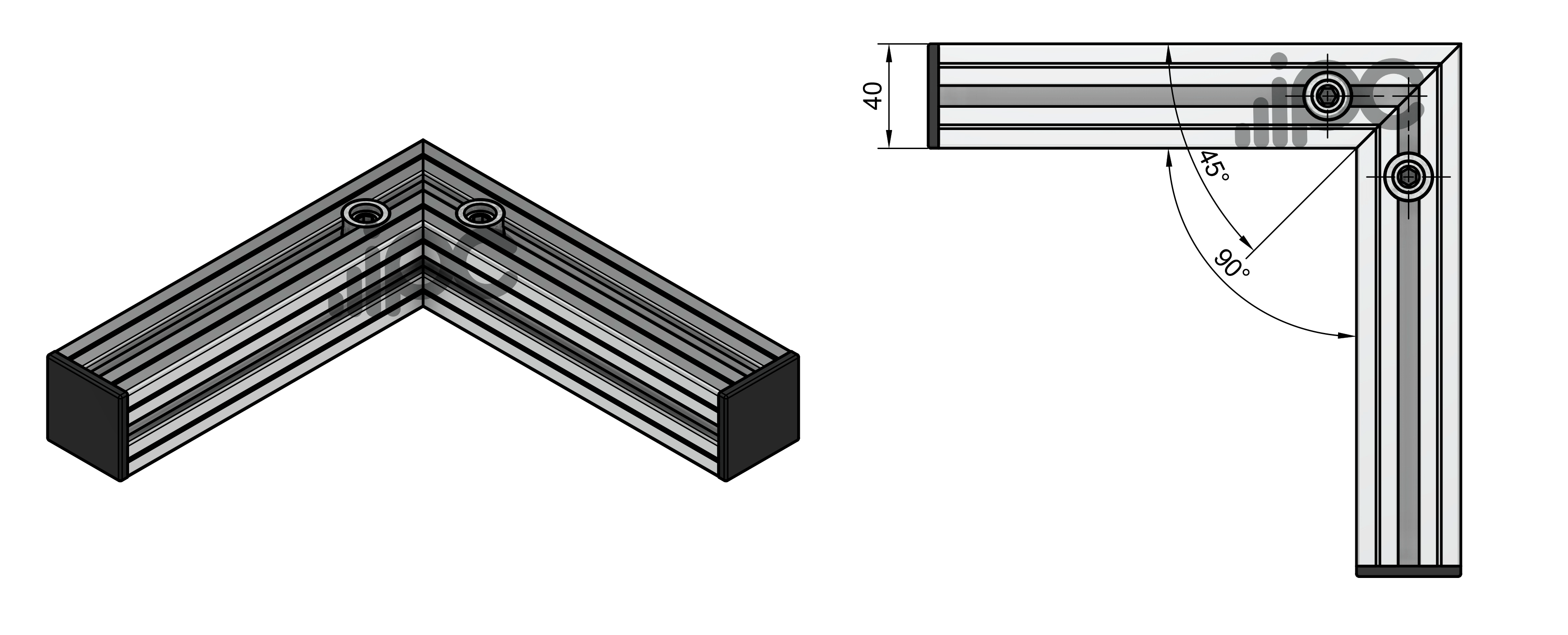

Exemplo de montagem

Qual conector usar

Todos são para perfil base 40 (canal de 8 mm), em aço SAE 1020. Escolha pela junção que você precisa fazer:

• Canto a 90°, com o conector oculto dentro do perfil: conector universal, ou os fresados. O fresado vem em duas versões, vertical e horizontal, que fazem a mesma junção 90° mudando o lado por onde o segundo perfil encaixa.
• Junção em ângulo (fora de 90°): cabeça articulada (com pivô) ou corpo articulado (preso por parafusos na face).
• Emenda em linha, prolongando o perfil: prolongador 180° (une dois perfis topo a topo).
• Rosca macho M8 na ponta do perfil: conector com pino roscado.

Perguntas frequentes

• As medidas do desenho estão em centímetros?
  Não, estão em milímetros (mm).
• De que material é feito?
  Aço SAE 1020.
• O conector acompanha os itens de fixação?
  Sim. Já vem com o parafuso e a castanha de fixação.
• Preciso fixar pé nivelador ou rodízio na ponta do perfil?
  Para isso use o conector de extremidade com rosca M10.
• Posso comprar como empresa e emitir nota fiscal?
  Sim. Emitimos nota fiscal e há um link específico para compras para empresa (CNPJ).
