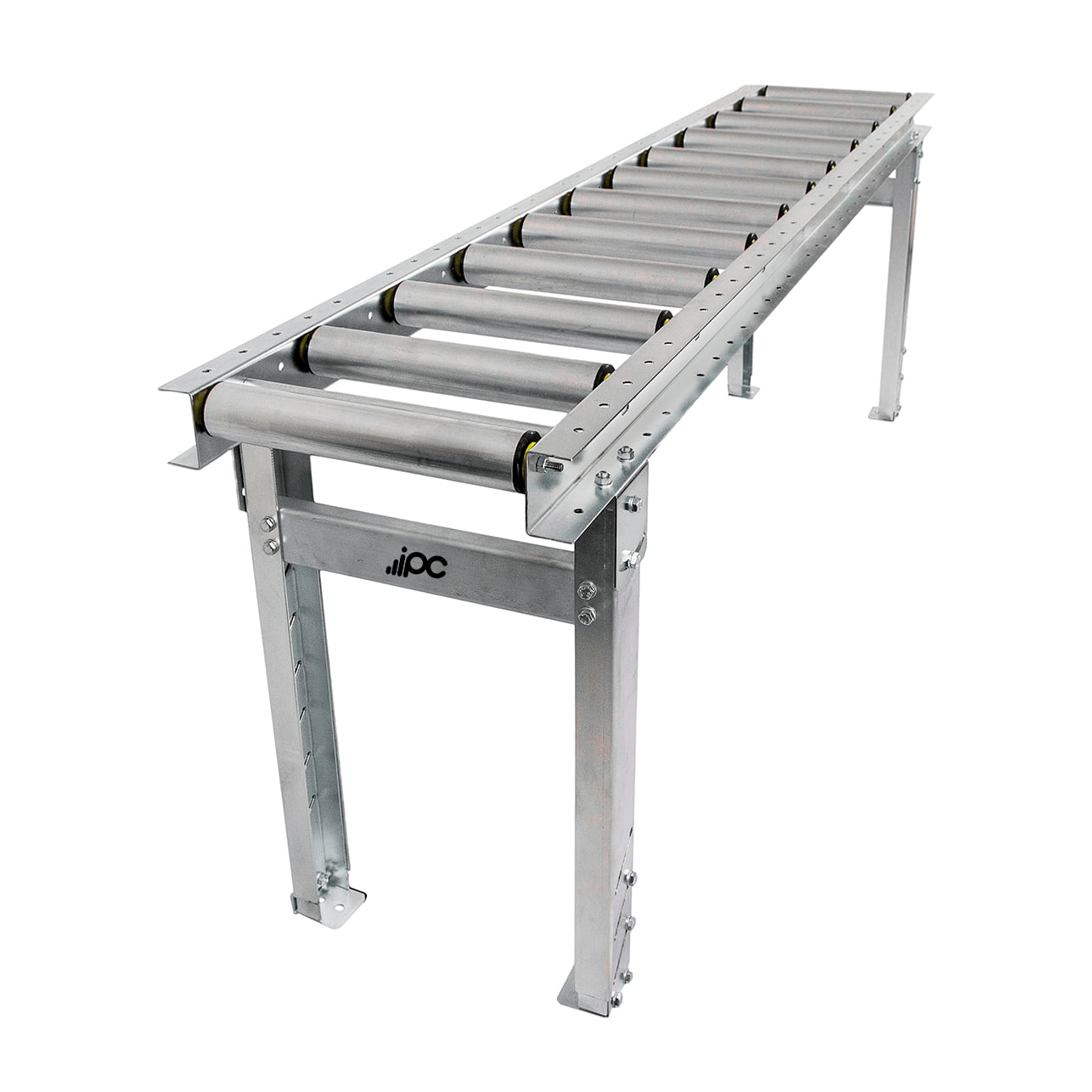

Transportador com Roletes Livres de Aço - Comprimento 2,00 metros

Especificações da estrutura



- Comprimento total: 2.055 mm;

- Altura mínima: 700 mm;

- Altura máxima: 1.000 mm;

- Material da estrutura: aço SAE 1020;

- Acabamento da estrutura: galvanizado;

- Número de roletes: 13 peças;

- Capacidade de carga: 200 kgf.



Especificações dos roletes



- Diâmetro do tubo: 50,8 mm;

- Diâmetro do eixo: 08 mm;

- Fixação: rosca externa M8;

- Material do tubo: aço SAE 1020;

- Acabamento tubo: galvanizado;

- Espessura do tubo: 1,5 mm;

- Material do eixo: aço SAE 1020;

- Acabamento eixo: galvanizado;

- Mancal: Nylon 6 (PA 6.6);

- Rolamentos: 6202 ZZ.



Montagem da longarina



As longarinas dos nossos transportadores são projetadas de forma simétrica, permitindo duas configurações de montagem sem uso de acessórios adicionais. A própria geometria da longarina define se haverá ou não guia lateral.



1. Montagem Convencional (sem guia lateral)

Nessa configuração, utiliza-se o furo superior, o mais próximo da borda da longarina.
Isso garante que:

  - A tangente do rolete fique cerca de 3,15 mm acima da estrutura,

  - Elimine contato lateral,

  - Permita fluxo livre de produtos.

É a opção indicada quando não há necessidade de guia lateral.



2. Montagem Invertida (com guia lateral integrada)

Invertendo a longarina, o mesmo furo passa a ficar abaixo da linha central, criando:

  - Um espaço maior entre o rolete e a dobra superior,

  - Uma guia lateral estrutural, sem chapas adicionais,

  - Maior controle e alinhamento da carga.

A geometria resultante — com o rolete posicionado mais baixo em relação à dobra superior — gera uma contenção lateral natural.



Tabela padrão transportador

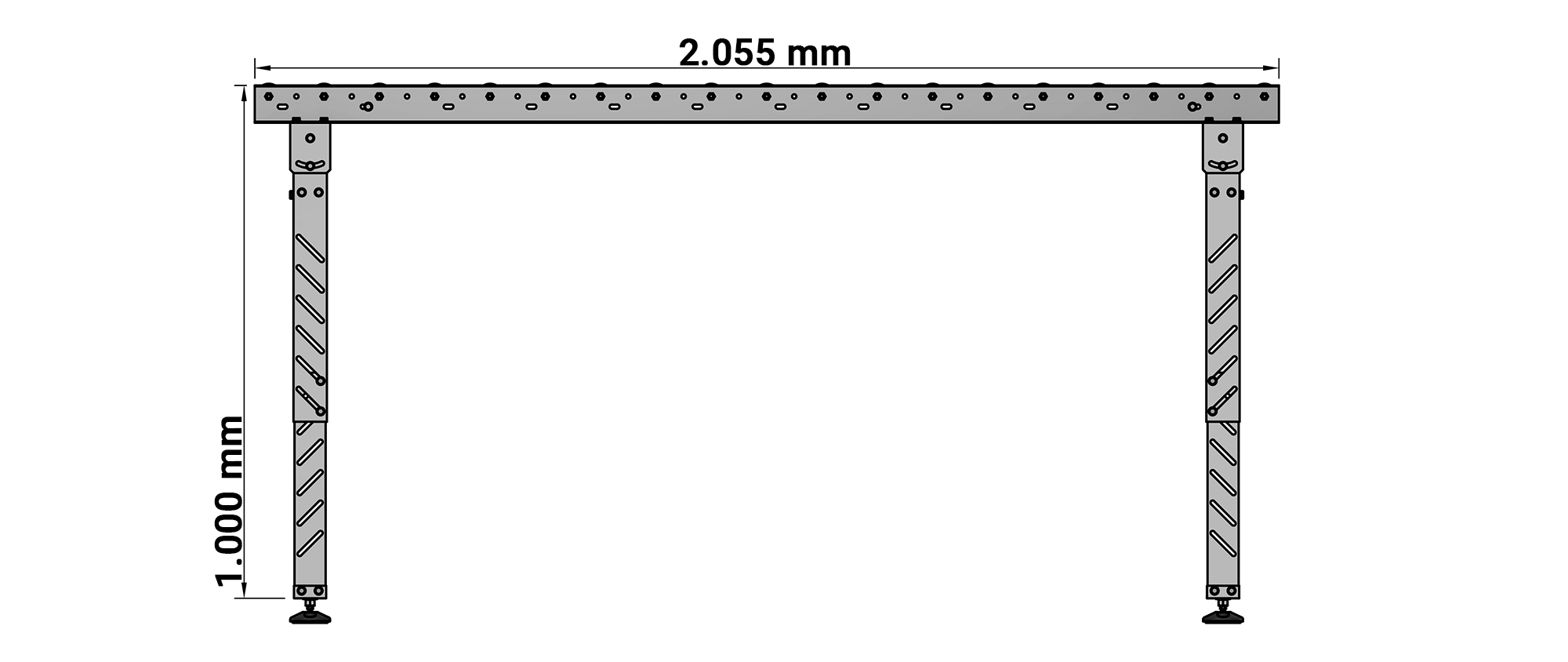

Altura máxima



Altura mínima

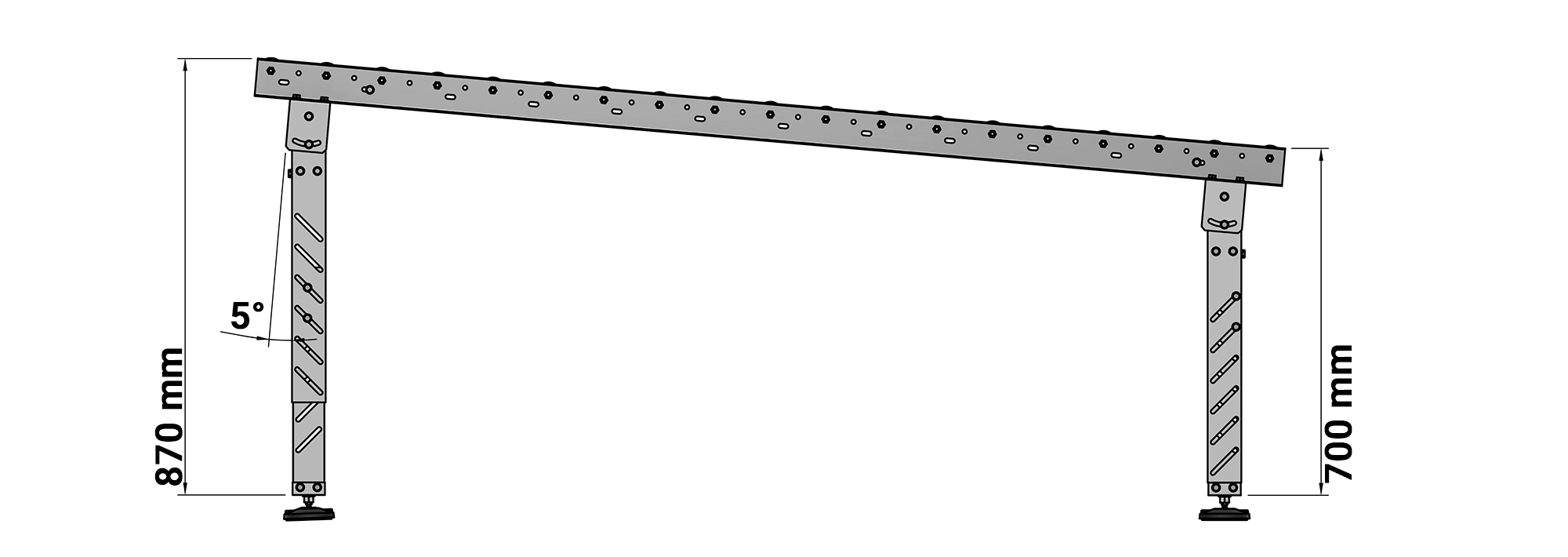

Equipamento inclinado



Setores da indústria que utilizam transportador de roletes



 - Química
 - Distribuição
 - E-commerce
 - Automobilístico
 - Bebidas
 - Papel e Celulose
 - Siderúrgico
 - Robótica
 - Alimentos em Geral
 - Farmacêutico
 - Operadores
 - Logísticos
 - Têxtil e Vestuário
 - Gráfico
 - Frigoríficos
 - Eletroeletrônicos
 - Aeroportos
 - Automobilístico
 - Metal Mecânica



Perguntas frequentes

- As medidas no desenho técnico são em centímetros?
Não, as medidas no desenho são em milímetros, por favor, atente-se a isso.



- Qual o peso suportado?
O peso suportado é de até 200 kgf.



- Vocês fabricam os roletes em quais materiais?
Os roletes são fabricados em PVC industrial ou Aço SAE 1020 com acabamento zincado.



- Consigo comprar para minha empresa através da loja online?

Certamente! Oferecemos suporte adequado para atender a todos, seja pessoa física ou jurídica. Ao finalizar o pedido, você encontrará um link específico para compras destinadas a empresas. Para uma melhor compreensão, confira o exemplo neste vídeo.



- Como são realizadas as trocas e devoluções?
Para trocas e devoluções, clique aqui


Confiabilidade em nossos produtos



A confiabilidade de nossos produtos e serviços é corroborada pela homologação de gigantes industriais como Vale, Usiminas, GM, Scania, Léo Madeiras, Gerdau entre outros. Convidamos você a descobrir a excelência que nos define no mercado, juntando-se à nossa rede de parceiros.

Fale conosco


* Para consultar outros modelos, por favor, entre em contato conosco.
