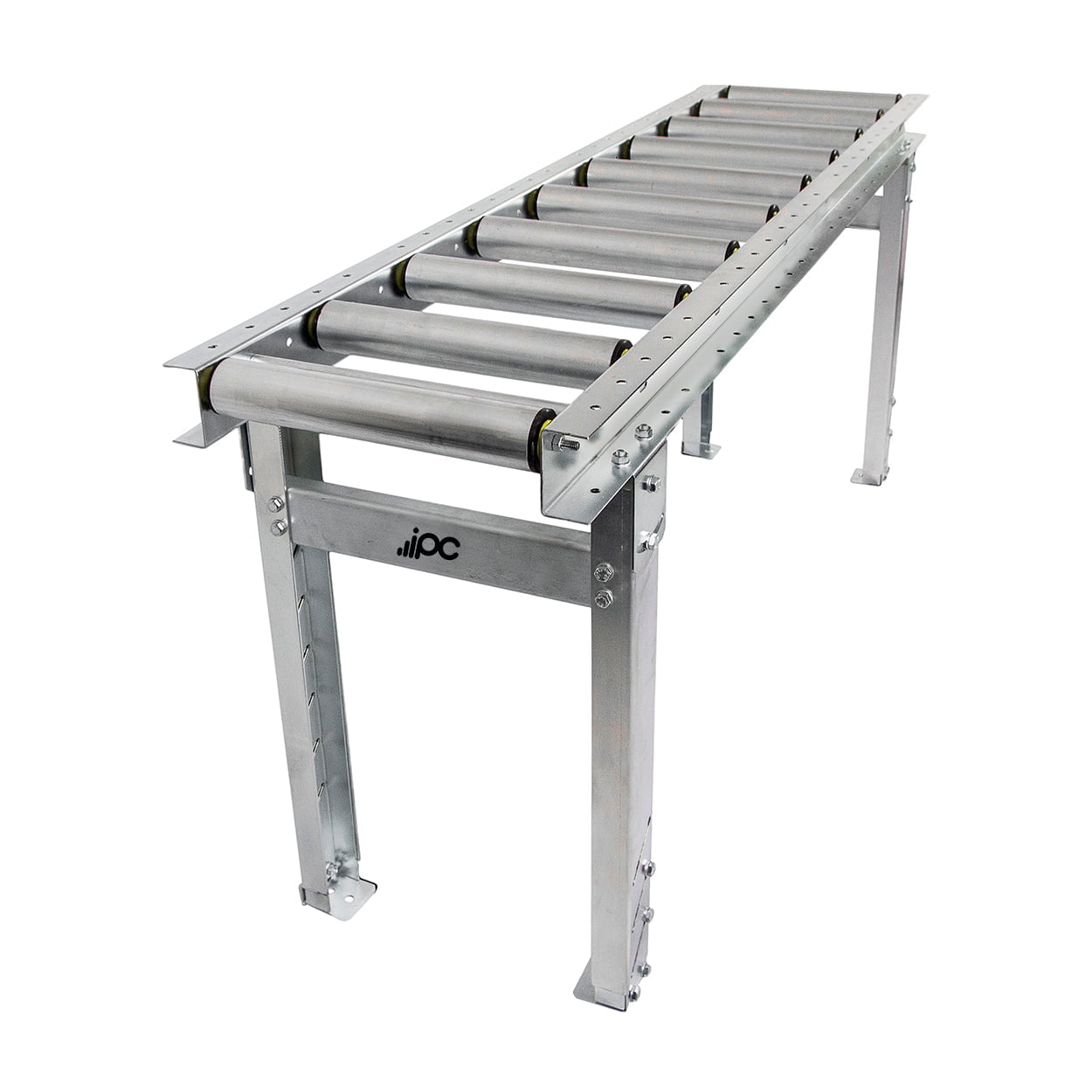

Transportador com Roletes Livres de Aço - Comprimento 1,50 metro

Especificações da estrutura

Especificações dos roletes

Montagem da longarina

As longarinas dos nossos transportadores são projetadas de forma simétrica, permitindo duas configurações de montagem sem uso de acessórios adicionais. A própria geometria da longarina define se haverá ou não guia lateral.

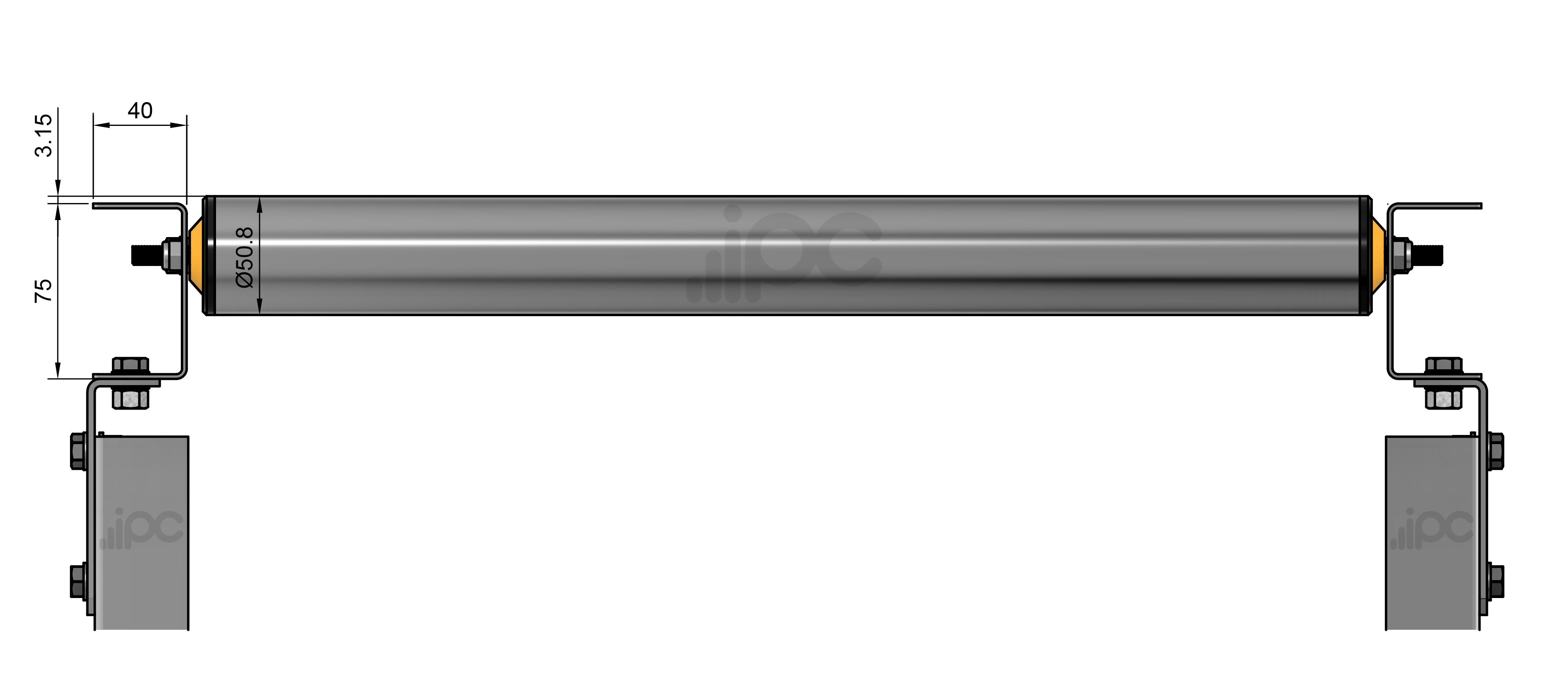

Montagem convencional (sem guia lateral)

Nessa configuração, utiliza-se o furo superior, o mais próximo da borda da longarina. Isso garante que:

• a tangente do rolete fica cerca de 3,15 mm acima da estrutura;
• elimina o contato lateral;
• permite fluxo livre de produtos.

É a opção indicada quando não há necessidade de guia lateral.

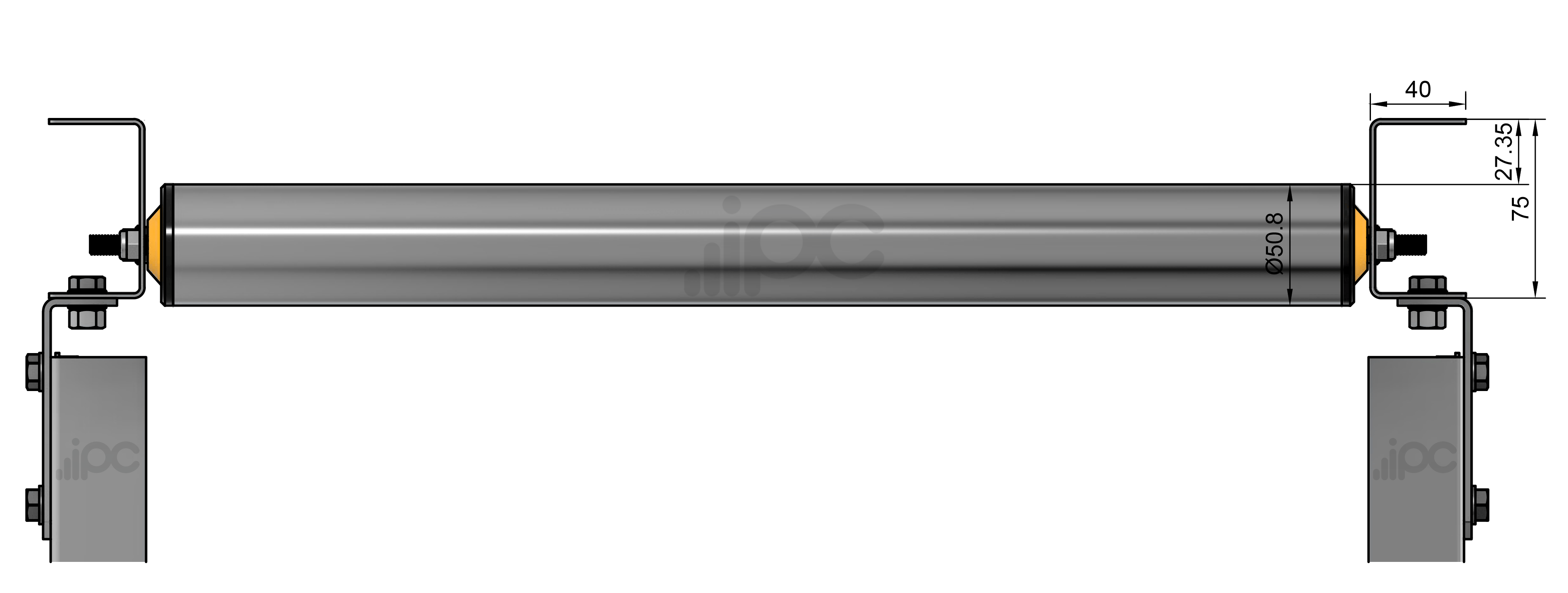

Montagem invertida (com guia lateral integrada)

Invertendo a longarina, o mesmo furo passa a ficar abaixo da linha central, criando:

• um espaço maior entre o rolete e a dobra superior;
• uma guia lateral estrutural, sem chapas adicionais;
• maior controle e alinhamento da carga.

A geometria resultante, com o rolete posicionado mais baixo em relação à dobra superior, gera uma contenção lateral natural.

Tabela padrão do transportador

Medidas em milímetros (mm). A é a largura útil do rolete; B e C acompanham o desenho acima. Fabricamos sob medida dentro dessa faixa.

Configurações de altura e inclinação

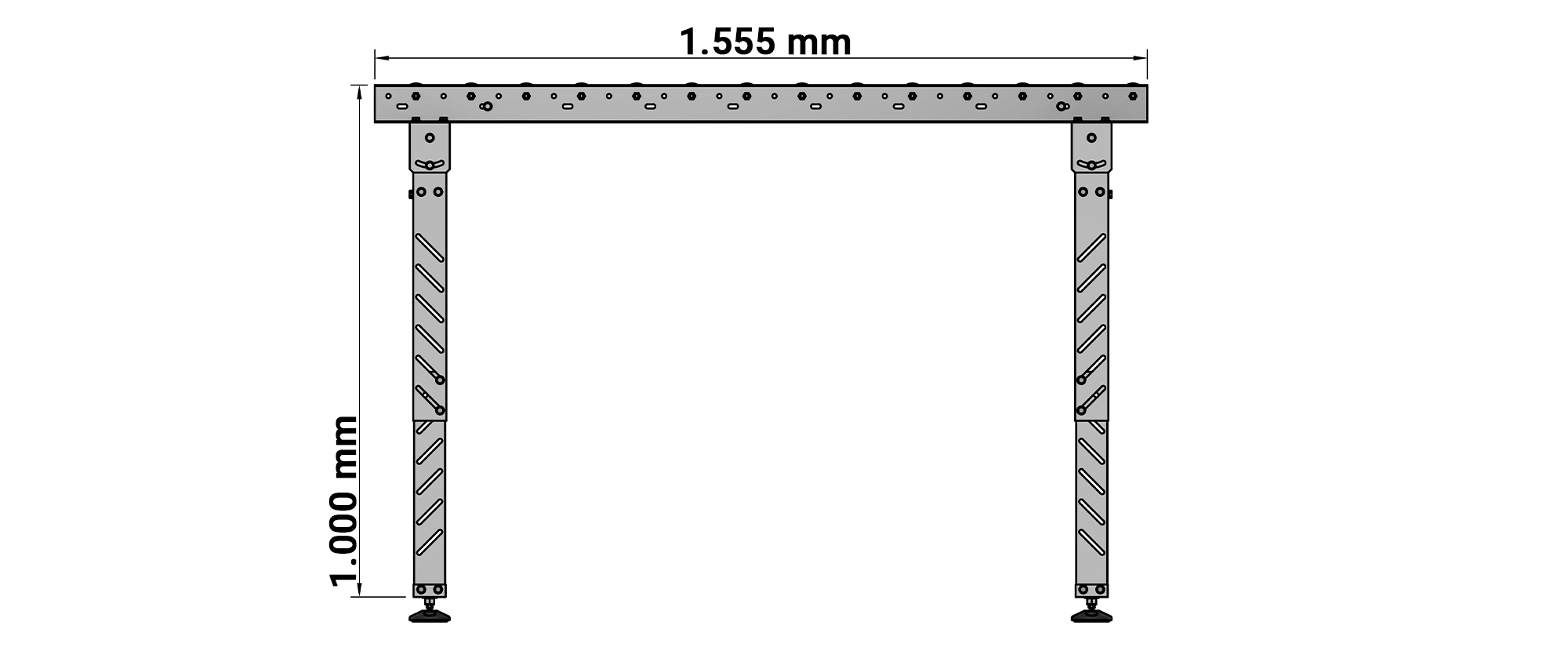

Altura máxima

Regulável até 1.000 mm de altura.

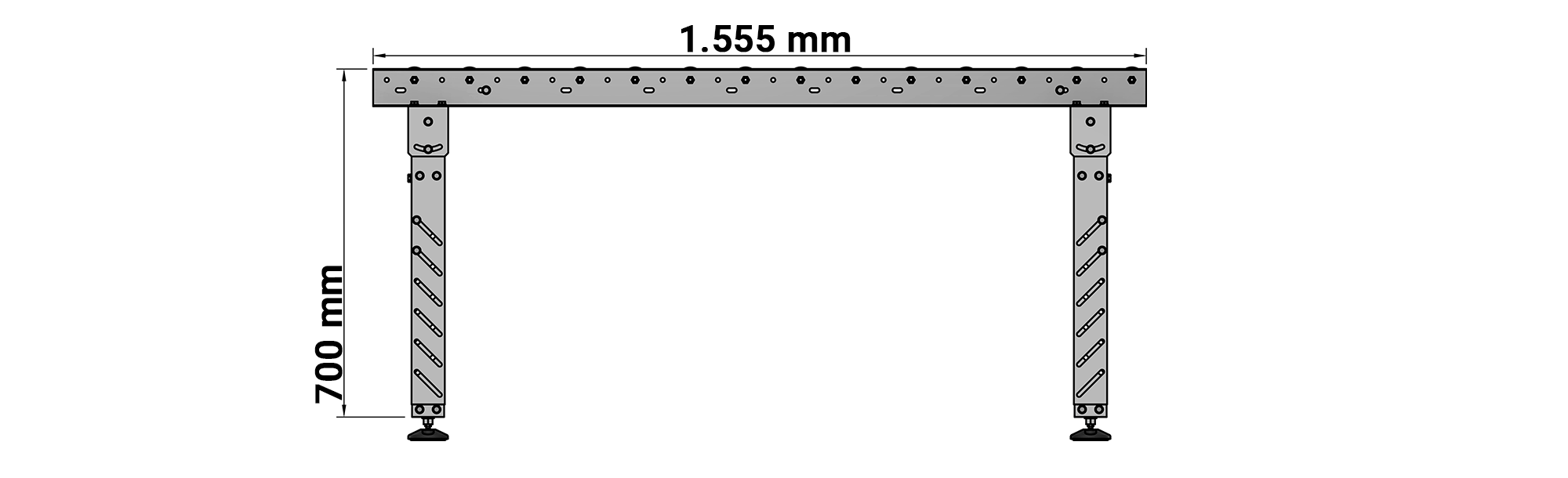

Altura mínima

Regulável a partir de 700 mm de altura.

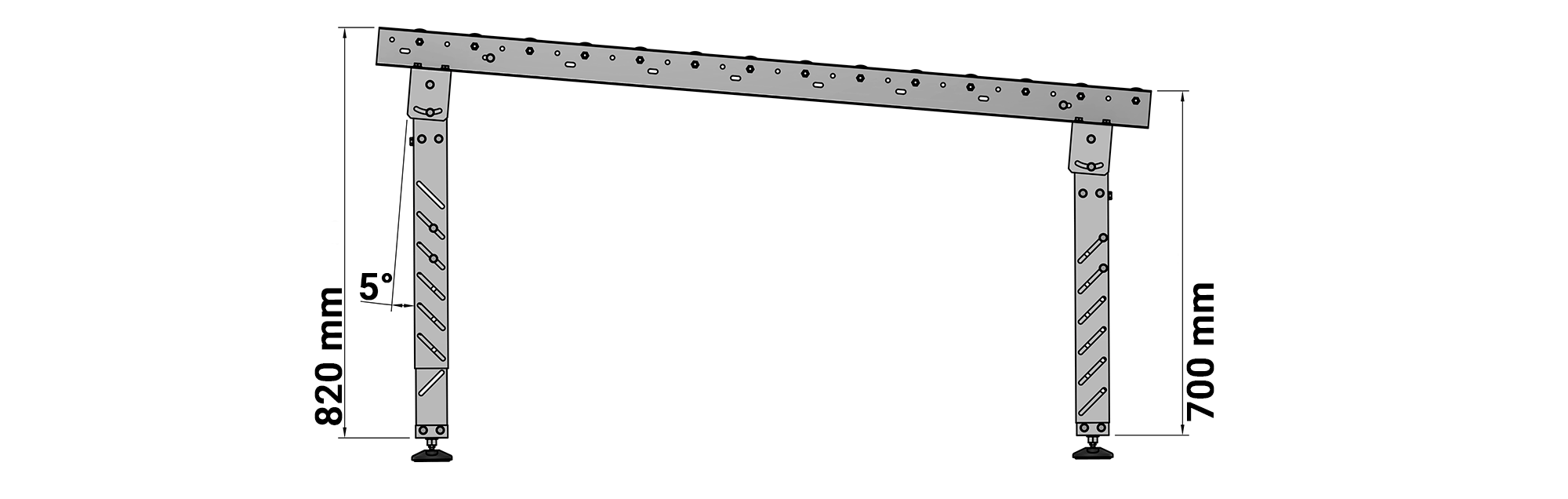

Equipamento inclinado

A estrutura também pode ser montada inclinada.

Setores da indústria que utilizam transportador de roletes

• Distribuição
• E-commerce
• Automobilístico
• Bebidas
• Alimentos em geral
• Papel e celulose
• Siderúrgico
• Farmacêutico
• Operadores logísticos
• Têxtil e vestuário
• Metal mecânica

Perguntas frequentes

• O transportador precisa de motor ou energia elétrica?
  Não. É um transportador de roletes livres: os roletes giram soltos e a carga é movimentada manualmente ou por gravidade, quando o equipamento é montado inclinado.
• Qual a capacidade de carga?
  Até 200 kgf no total, com a carga distribuída sobre os roletes (não é por rolete).
• Qual a diferença entre os roletes de aço e de PVC?
  O tubo de aço SAE 1020 galvanizado tem maior resistência mecânica; o de PVC industrial é mais leve. Os dois usam o mesmo eixo, mancal de nylon 6.6 e rolamento 6202 ZZ. Veja a versão em PVC.
• A que altura o transportador trabalha?
  A estrutura é regulável de 700 mm a 1.000 mm de altura e também pode ser montada inclinada.
• Os roletes têm rolamento?
  Sim. Cada rolete gira sobre rolamentos 6202 ZZ, apoiados em mancal de nylon 6.6 encaixado no tubo.
• É possível ter guia lateral?
  Sim. A longarina é simétrica: na montagem invertida ela forma uma guia lateral estrutural, sem chapas adicionais.
• Fabricam em outras medidas?
  Sim, sob medida. A largura útil (A) vai de 300 mm a 1.000 mm (ver tabela padrão) e há outros comprimentos disponíveis.
• As medidas do desenho técnico são em centímetros?
  Não, todas as medidas do desenho estão em milímetros (mm).
• Consigo comprar para minha empresa (CNPJ)?
  Sim. Ao finalizar o pedido há um link específico para compras destinadas a empresas. Veja o exemplo compras para empresa.
• Como são as trocas e devoluções?
  Para trocas e devoluções, clique aqui.
