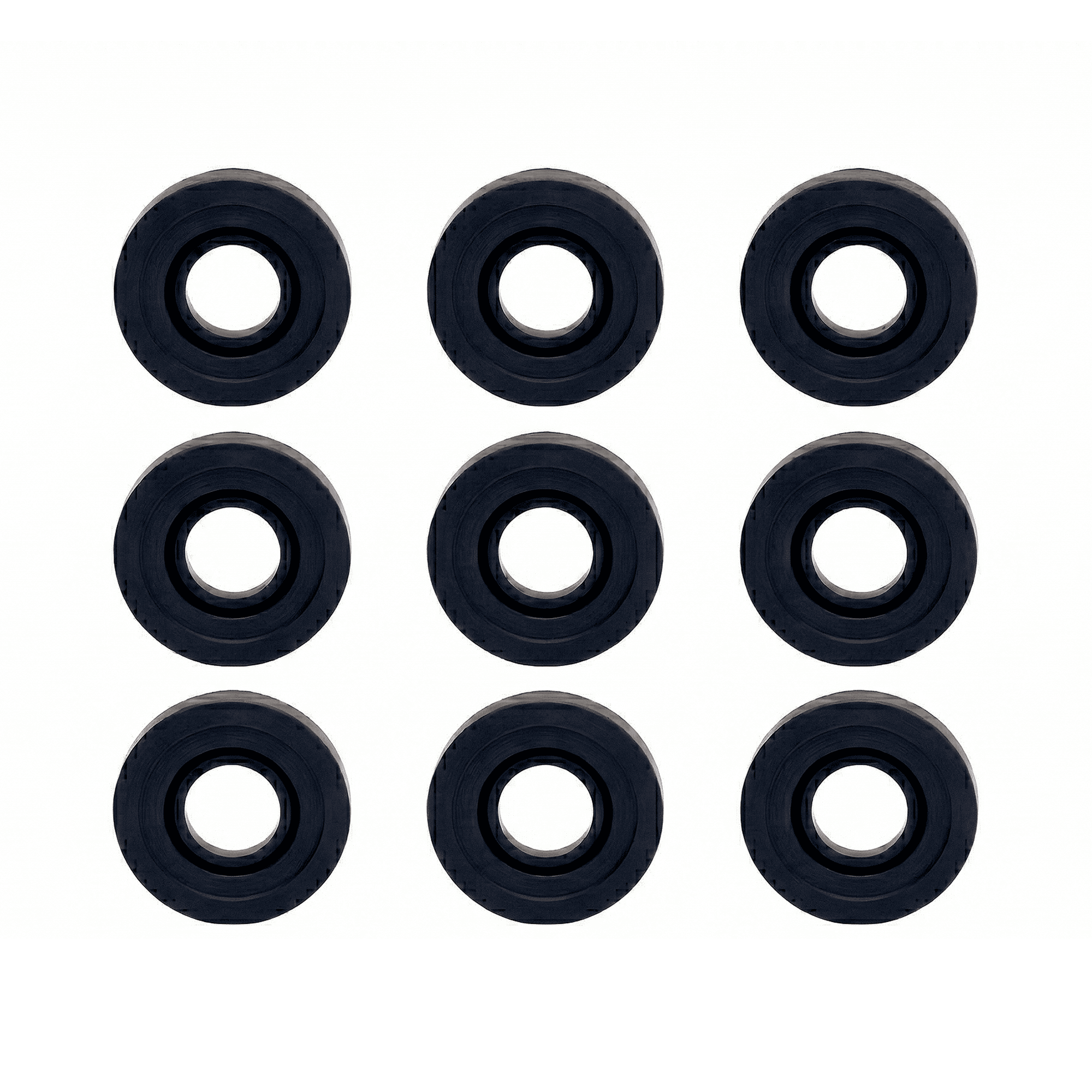

Kit com 10 Labirintos de Vedação para Roletes - Rolamento Ø 47 mm / Eixo Ø 20 mm

Informações adicionais

- Diâmetro do rolamento: Ø 47 mm;

- Diâmetro do eixo: Ø 20 mm;

- Composição: 2 peças (interna + externa), o kit é composto por 10 peças de cada;

- Tipo de vedação: labirinto mecânico sem contato;

- Aplicação: roletes industriais.

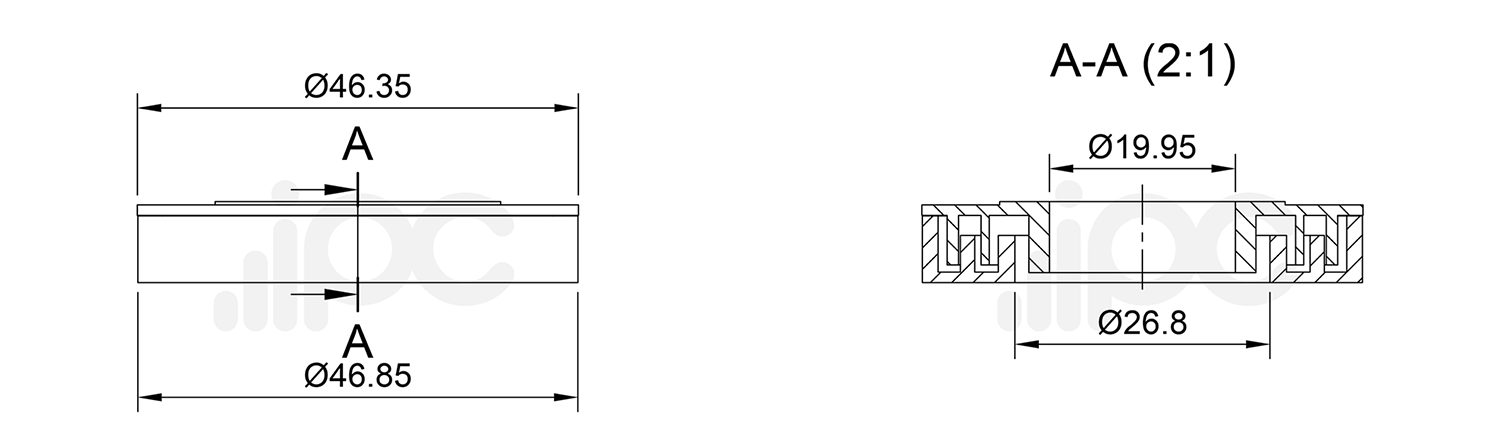

Medidas em milímetros

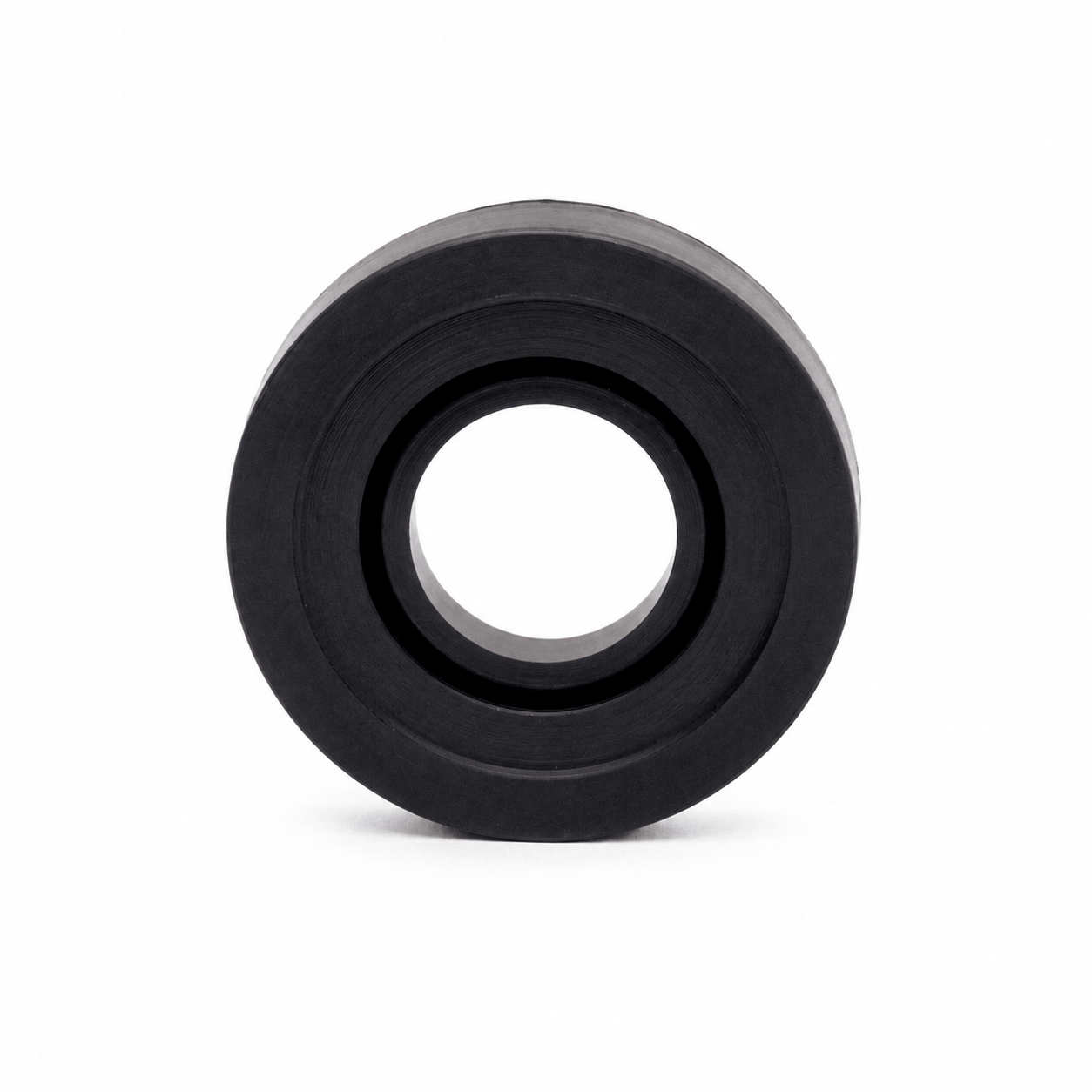

Labirinto para vedação de roletes

O labirinto para vedação de roletes é um componente de proteção desenvolvido especificamente para o par rolamento Ø 47 mm e eixo Ø 20 mm, dimensões amplamente utilizadas em roletes de esteiras transportadoras e sistemas de movimentação industrial.

O sistema é composto por duas peças de encaixe, uma peça interna, fixada ao eixo, e uma peça externa, alojada na extremidade do rolete, que trabalham em conjunto formando um labirinto mecânico. Esse arranjo cria um percurso tortuoso que impede fisicamente a entrada de poeira, sujeira e umidade nos rolamentos, sem necessidade de contato direto entre as peças (o que reduziria a eficiência por atrito).

Em ambientes industriais, a principal causa de falha prematura de roletes é a contaminação dos rolamentos. A substituição do labirinto durante a manutenção ou no processo de reforma do rolete é uma medida de baixo custo com impacto direto na longevidade do componente e na confiabilidade da linha.

O labirinto é compatível com roletes novos e com roletes em processo de reforma, tornando-se uma peça de alto giro nos estoques de manutenção industrial.


Benefícios

 - Vedação sem contato: o perfil labiríntico bloqueia contaminantes sem gerar atrito entre as peças, preservando a eficiência rotacional do rolete.

 - Proteção contra poeira e umidade: barreira mecânica eficaz em ambientes com presença de finos, umidade e particulados em suspensão.

 - Aumento da vida útil do rolamento: ao eliminar a principal causa de degradação, reduz a frequência de substituição do rolete completo.

 - Encaixe em duas peças: instalação e remoção simplificadas durante intervenções de manutenção.

 - Custo-benefício para reforma: viabiliza o reaproveitamento de roletes, reduzindo o custo por componente mantido em operação.

Aplicações para os labirintos

 - Esteiras transportadoras em geral.

 - Roletes de retorno e de carga em sistemas de correia.

 - Linhas de movimentação em indústrias de mineração, cimento, cerâmica e agroindústria.

 - Processos com presença de poeira fina, serragem, palha, grãos ou resíduos particulados.

 - Reforma e recondicionamento de roletes industriais.

Perguntas frequentes

- O labirinto substitui o vedador (retentor) original do rolete?
O labirinto é um componente complementar de proteção externa. Ele atua na extremidade do rolete impedindo a entrada de contaminantes antes que eles cheguem ao retentores e ao rolamento. Em alguns projetos de rolete, o labirinto é o único sistema de vedação da extremidade.

- Esse labirinto serve para qualquer rolete com rolamento Ø 47 mm?
Sim, desde que o eixo também seja Ø 20 mm e o projeto da extremidade do rolete preveja o encaixe do labirinto em duas peças. Confirme as dimensões do rolete antes de aplicar.

- Posso usar esse componente na reforma de roletes usados?
Sim. Essa é uma das principais aplicações. A substituição do labirinto durante a reforma prolonga a vida útil do rolete recondicionado de forma significativa.

- O labirinto precisa de graxa ou lubrificante para funcionar?
Por ser um sistema sem contato direto entre as peças, não há exigência de lubrificação da junta labiríntica em si. A lubrificação do rolamento segue o procedimento padrão do equipamento.

- Como é feita a instalação?
A peça interna é fixada ao eixo e a peça externa é encaixada na extremidade do corpo do rolete. O conjunto se fecha durante a montagem do rolete, formando o labirinto entre as duas peças.

Mantenha seus roletes em operação por mais tempo


O labirinto de vedação é um componente de baixo custo com impacto direto na redução de paradas não programadas. Consulte disponibilidade de estoque ou solicite cotação para o seu volume de manutenção.
