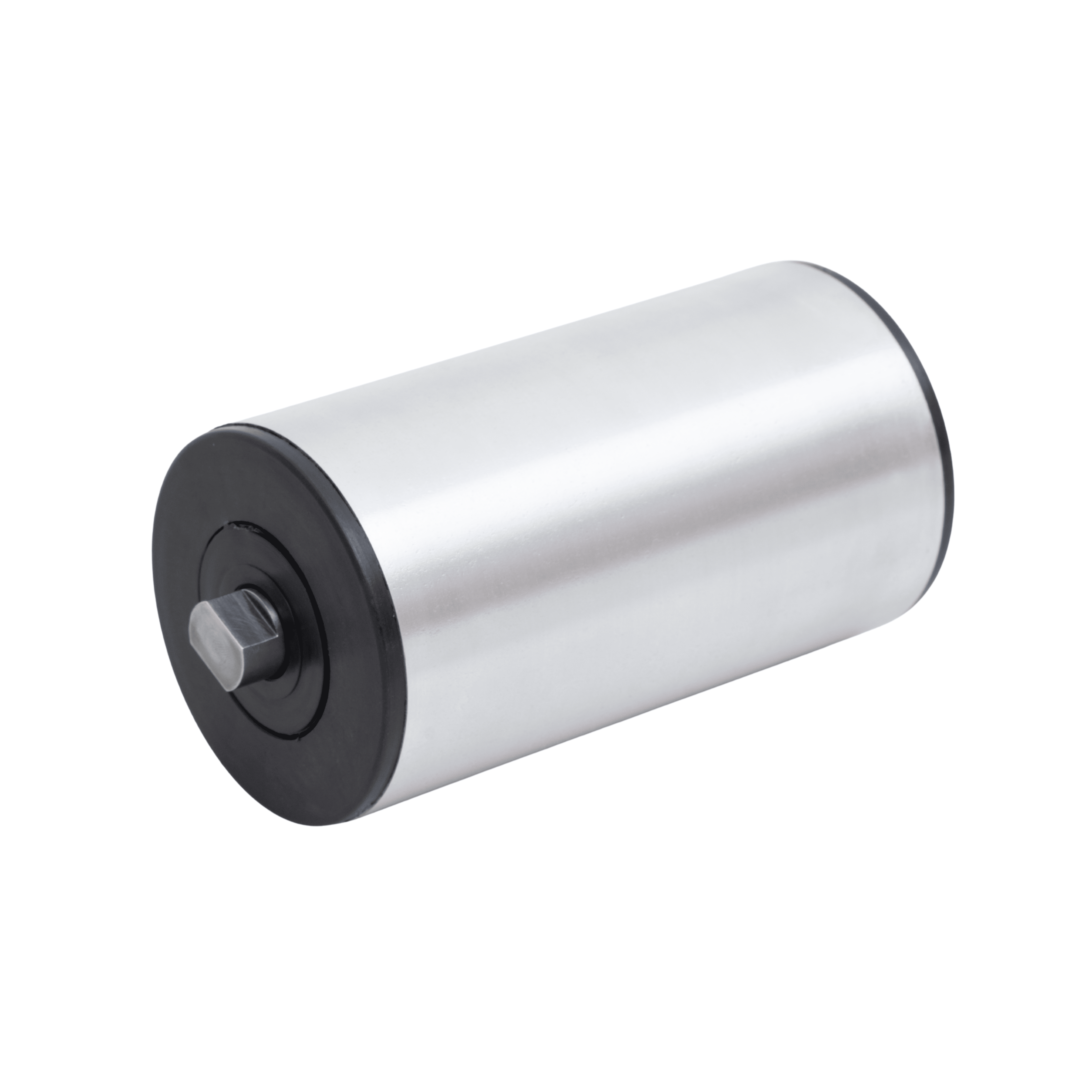

Rolete de Carga - Diâmetro 88,9 mm - Comprimento útil 235 mm

Informações adicionais

Rolete de carga com dimensões conforme a ABNT NBR 6678 (série 20, eixo de 20 mm).

Selecione pela largura da correia (Ø88,9 mm)

O comprimento útil do rolete acompanha a largura da correia do transportador. Use a tabela para escolher o modelo; a medida A é o comprimento útil do tubo.

Tabela de fabricação IPC, com larguras de correia normalizadas conforme a ABNT NBR 6678. As medidas B e C são de referência de montagem (A = comprimento útil do tubo).

Mancal linha MPE (polímero de engenharia)

Na linha de roletes de carga da IPC, o mancal de aço soldado foi substituído pelo mancal MPE, em polímero de engenharia, que aloja o rolamento 6204 ZZ nas extremidades do tubo. Vantagens do MPE sobre o mancal de aço soldado:

• Absorção de impacto: o polímero amortece impactos, protegendo o rolamento.
• Ajuste do rolamento: assenta o rolamento com precisão, para giro estável.
• Leveza: reduz o peso do rolo em relação ao mancal de aço soldado, facilitando o manuseio.
• Manutenção: permite desmontar e substituir componentes com facilidade.

Critérios construtivos

• Corpo: tubo de aço SAE 1020 galvanizado, Ø88,9 mm, espessura 2 mm; nas extremidades, o mancal MPE aloja o rolamento 6204 ZZ.
• Eixo: aço SAE 1020, Ø20 mm (série 20), dimensionado pela carga e pelo comprimento do rolo; pontas com encaixe fresado 14 x 9 mm.
• Vedação e lubrificação: rolamento 6204 ZZ, com blindagem que retém a lubrificação (sem relubrificação periódica).

Fixação e instalação

• Fixação: o encaixe fresado nas pontas do eixo assenta na longarina do transportador e trava o rolete na estrutura.
• Instalação: encaixe direto na estrutura, sem ferramentas especiais.

Setores que utilizam roletes de carga

• Mineração
• Alimentícia
• Pedreiras
• Siderúrgicas
• Portos
• Usinas de açúcar e álcool
• Papel e celulose

Perguntas frequentes

• Este rolete segue alguma norma?
  Sim. As dimensões seguem a ABNT NBR 6678 (série 20), e a terminologia (carga e retorno) segue a ABNT NBR 6177.
• Qual a diferença entre rolete de carga e rolete de retorno?
  O rolete de carga sustenta o lado carregado da correia (onde passa o material). O rolete de retorno apoia o lado de baixo, no retorno da correia vazia.
• Como escolho o comprimento certo?
  Pela largura da correia do transportador. Veja a tabela acima (correia de 16" a 72"): a medida A é o comprimento útil do rolete.
• Que fatores definem a seleção do rolete?
  A seleção depende da largura e da velocidade da correia, da capacidade do transportador, do peso da correia, do material transportado, do espaçamento entre roletes, do ambiente e da temperatura de trabalho. Nossa equipe auxilia no dimensionamento.
• O que é o encaixe fresado?
  É o rebaixo de 14 x 9 mm nas pontas do eixo que encaixa na longarina do transportador e trava o rolete, sem ferramentas especiais.
• Por que o mancal é de polímero (MPE) e não de aço soldado?
  O mancal MPE (polímero de engenharia, fabricação IPC) aloja o rolamento 6204 ZZ e substitui o mancal de aço soldado, com absorção de impacto, menor peso e manutenção mais simples.
• Posso comprar como empresa e emitir nota fiscal?
  Sim. Há um link específico para compras para empresa (CNPJ).
